Dénudage de fil électrique au laser

Le client est un fabricant renommé de moteurs électrique. Il a besoin d’enlever le vernis isolant en PEEK d’un fil de cuivre laminé d’une section rectangulaire de 8x2mm, et de marquer un QR code sur la zone dénudée.

Contactez-nous

Laser

Standard

Automobile

Cuivre

Le challenge

La vitesse de la ligne est très élevée : il faut dénuder le fil sur 140mm en 72s et marquer le code Datamatrix en moins de 20s. La section du fil étant rectangulaire, il faut pouvoir dénuder les quatre faces.

Il faut aussi s’assurer que le décapage est propre, qu’il n’y a pas de résidus sur les bords et que la conductivité soit bonne.

La solution

SIC MARKING

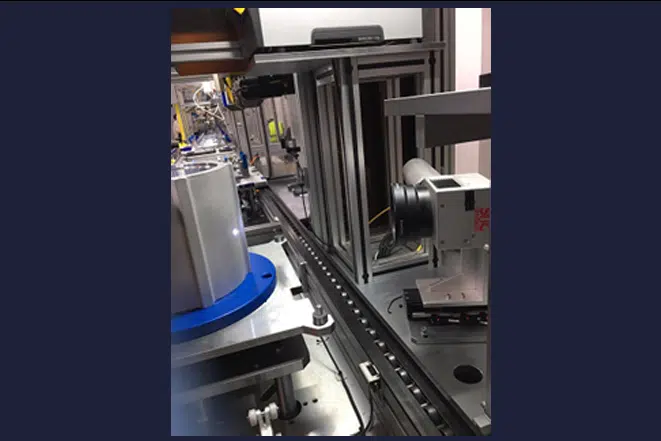

SIC MARKING fournit un poste de travail de dénudage laser composé de :

2 lasers 100w pour le dénudage des grands côtés de 8mm de large.
2 lasers de 50w pour le dénudage des petits côtés de 2mm de large.
Un système de convoyage et de positionnement du fil de cuivre.
Un système de relecture du code 2D.

Après que la bobineuse a déroulé le fil de cuivre sur une certaine distance, il s’arrête en position, le laser dénude tous les côtés et marque le code 2D.

Le dénudage de fil par laser est une technologie nouvelle et complexe que SIC MARKING maitrise au travers de nombreux cas d’application mis en œuvre chez les clients. La large gamme de laser dont dispose SIC MARKING lui permet de choisir le plus approprié à chaque cas en fonction du matériau de l’isolant du client.

Notre référence produit

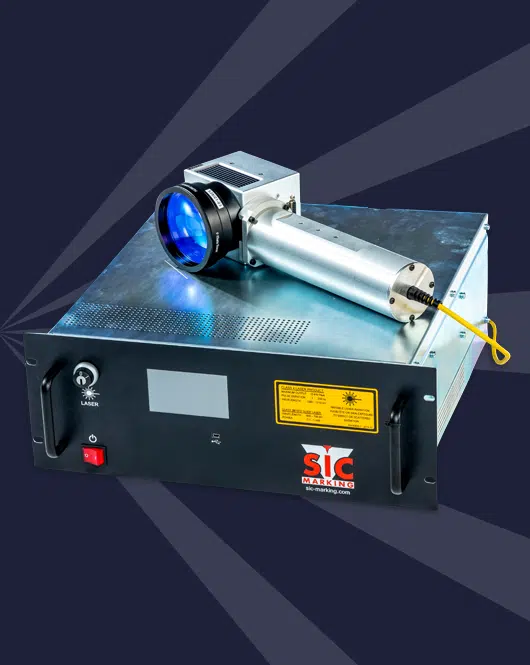

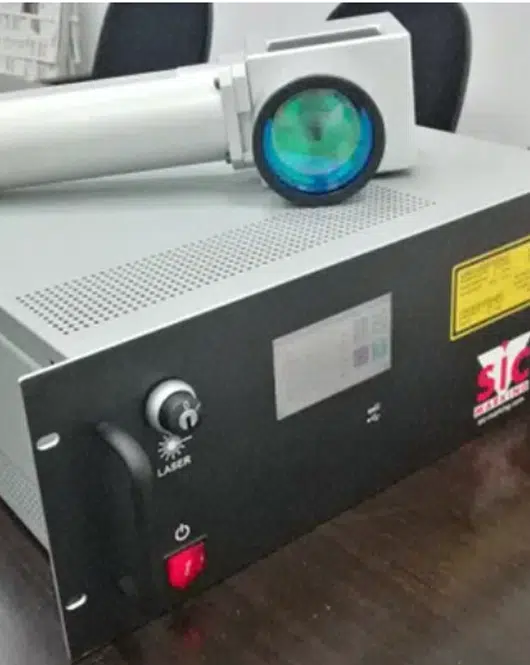

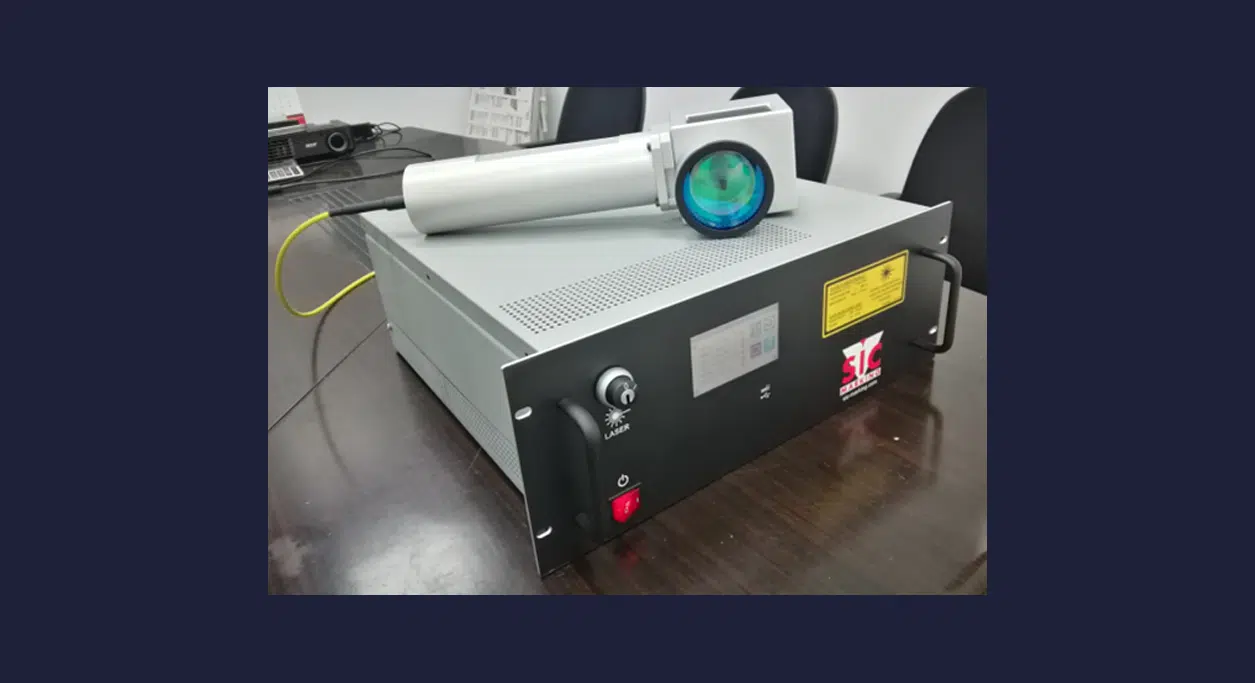

I 104 EASY

Avec ou sans PC
Polyvalent et modulable
Facilité d’intégration
