Marquage sur inox

La dureté et la nuance de l’acier inoxydable constituent des critères essentiels dans le choix de la technologie de marquage permanent. Sur les inox austénitiques, tels que les inox 304 ou 316, les procédés laser, micro-percussion et rayage peuvent être utilisés, le choix dépendant principalement de la géométrie de la pièce et des contraintes de l’application. En revanche, pour les inox martensitiques (420) ou les inox duplex, dont la dureté est plus élevée, les technologies offrant une maîtrise fine de l’énergie ou de la profondeur de marquage sont généralement privilégiées, comme le marquage laser par recuit ou micro-ablation, ou la micro-percussion correctement paramétrée.

Le marquage laser, réalisé sans contact avec la pièce, supprime toute usure d’outil et assure une excellente répétabilité. Il est ainsi particulièrement adapté aux productions en série ainsi qu’au marquage des pièces inox durcies ou trempées, à condition que les paramètres de marquage soient correctement maîtrisés.

Le marquage par rayage permet de réaliser un trait continu et régulier sur les inox austénitiques, notamment les nuances 304 et 316. Cette technologie est principalement utilisée pour les marquages linéaires ou les plaques signalétiques.

Le marquage par micro-percussion produit un marquage en creux offrant une excellente tenue mécanique. Il est particulièrement adapté aux applications de traçabilité durable sur des pièces exposées à l’abrasion ou à des conditions d’utilisation sévères.

La géométrie de la pièce en acier inoxydable constitue un critère déterminant dans le choix de la technologie de marquage permanent et dans le réglage des paramètres de marquage.

Les pièces de faible épaisseur, notamment les tôles inférieures à 1 mm, sont plus sensibles aux déformations. Leur faible rigidité et leur capacité limitée à absorber les efforts mécaniques rendent le marquage par micro-percussion ou par rayage plus délicat que sur des pièces plus épaisses.

À l’inverse, les pièces inox de plus de 3 mm d’épaisseur offrent une rigidité suffisante pour supporter les procédés mécaniques et permettent de réaliser des marquages en creux profonds et réguliers, sous réserve que la géométrie de la pièce et l’accessibilité de la zone à marquer le permettent.

• Pièces inox fines (< 1 mm) : le marquage laser, par recuit ou micro-ablation contrôlée, est généralement privilégié afin de limiter l’apport d’énergie sur la pièce et de réduire les risques de déformation.
• Pièces inox de moyenne épaisseur (1 à 3 mm) : les technologies laser, micro-percussion ou rayage peuvent être envisagées. Le choix dépend principalement du contraste recherché, de la profondeur souhaitée, du niveau de lisibilité attendu et des contraintes propres à l’application.
• Pièces inox épaisses (> 3 mm) : la micro-percussion et le rayage sont particulièrement adaptés lorsqu’un marquage mécanique profond et durable est recherché. Le marquage laser reste néanmoins une solution pertinente lorsque la priorité est donnée au contraste, à la précision ou à la préservation de l’état de surface.

La présence de nervures, de perçages à proximité de la zone de marquage ou de sections amincies nécessite un ajustement précis des paramètres de procédé. En marquage laser, cela concerne notamment la puissance, la fréquence et l’optique utilisées ; en micro-percussion ou en rayage, les réglages portent principalement sur la force appliquée et la profondeur du marquage. L’objectif est d’obtenir un marquage durable et parfaitement lisible sans altérer les propriétés fonctionnelles de la pièce.

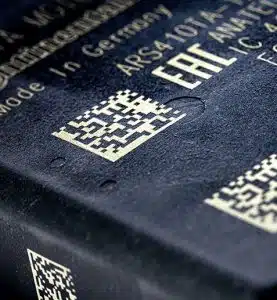

Lorsque l’objectif est d’obtenir un contraste élevé pour la lecture automatique de codes DataMatrix DPM ou QR codes, le marquage laser de l’inox est généralement privilégié. Il permet de produire un marquage homogène et fortement contrasté, particulièrement adapté aux systèmes de vision industrielle, notamment sur les inox austénitiques comme les nuances 304 et 316.

À l’inverse, lorsque la priorité est la résistance mécanique du marquage, la micro-percussion et le rayage offrent des marquages en creux capables de conserver leur lisibilité malgré les frottements, l’usure ou les sollicitations mécaniques répétées, y compris dans des environnements industriels contraignants.

Pour les applications où l’aspect visuel du marquage est déterminant, le marquage laser permet de réaliser des inscriptions fines et précises, avec un contrôle maîtrisé du contraste.

Le rayage, quant à lui, produit un trait continu et régulier, particulièrement apprécié sur les pièces inox visibles, telles que les composants de mobilier, les habillages ou certains éléments de tableau de bord.

Le choix de la technologie repose ainsi sur l’équilibre recherché entre qualité de lecture, profondeur du marquage, durabilité et rendu esthétique, afin de répondre au mieux aux contraintes de l’application.

Pour les pièces inox fines ou présentant une certaine flexibilité, la sollicitation mécanique générée par le procédé de marquage constitue un facteur essentiel dans le choix de la technologie et dans le réglage des paramètres.

• Le marquage par micro-percussion de l’inox nécessite un maintien adapté de la pièce, avec un support rigide et un serrage correctement maîtrisé. Sans ces précautions, les impacts successifs peuvent entraîner des déformations locales permanentes sur les faibles épaisseurs.
• Le marquage par rayage de l’inox, basé sur un contact continu entre l’outil et la surface, peut également générer des contraintes locales sur les pièces de faible épaisseur, en particulier lorsque la géométrie de la pièce ou son maintien limitent sa rigidité.

À l’inverse, sur des pièces inox plus rigides, notamment les composants massifs ou les pièces d’une épaisseur supérieure à 3 mm, les critères de profondeur et de résistance du marquage deviennent prioritaires. La micro-percussion et le rayage permettent alors d’obtenir des empreintes mécaniques durables, adaptées aux contraintes industrielles, en fonction de la géométrie et de l’accessibilité de la zone à marquer.

Le marquage laser de l’inox représente une solution privilégiée lorsque l’objectif principal est d’obtenir un contraste élevé pour une lecture par caméra. Sans contact mécanique avec la pièce, il permet d’ajuster la vitesse, l’énergie appliquée et le nombre de passes afin de maîtriser le contraste ou la profondeur obtenue.

En revanche, lorsqu’une profondeur importante est recherchée par micro-ablation laser, l’augmentation du nombre de passes et de l’énergie nécessaire peut entraîner des temps de cycle plus longs que les procédés mécaniques.

Le marquage laser de l’inox, grâce à son fonctionnement sans contact, présente un avantage majeur pour les pièces aux géométries complexes. Il permet de réaliser des marquages sur des zones difficiles d’accès, des surfaces en retrait ou des espaces où les procédés mécaniques comme la micro-percussion ou le rayage peuvent être limités.

Pour ces applications, des systèmes robotisés 6 axes peuvent être utilisés afin d’orienter précisément le faisceau laser et de maintenir une position optimale par rapport à la surface à marquer. Cette configuration garantit une grande précision de placement ainsi qu’une excellente répétabilité du marquage.

Ce type d’intégration est notamment utilisé dans le secteur aéronautique pour l’identification de pièces inox présentant des formes complexes ou tridimensionnelles, lorsque les exigences de précision, de répétabilité et de traçabilité sont particulièrement élevées.

Le marquage laser de l’inox, en fonction de la source laser, de la longueur d’onde et de l’optique sélectionnées, permet d’obtenir des diamètres de spot de quelques dizaines de micromètres ainsi que des traits très fins.

Cette précision le rend particulièrement adapté aux applications nécessitant une grande finesse de marquage et une excellente définition des détails.

Cette technologie permet ainsi de réaliser des textes de très petite dimension, de l’ordre de quelques millimètres de hauteur, ainsi que des logos détaillés, tout en conservant une grande répétabilité grâce à un procédé sans contact et sans usure d’outil.

Le marquage de l’inox par micro-percussion repose sur une approche différente : le marquage est constitué d’une succession de points, avec un pas généralement compris entre 1 et 4 points par millimètre et des largeurs de trait courantes comprises entre 0,3 et 0,6 mm. Cette technologie est particulièrement adaptée aux codes DataMatrix nécessitant une identification robuste, mais elle est moins adaptée à la reproduction de logos complexes ou de graphismes avec des détails fins.

Le marquage par rayage de l’inox génère un trait continu et régulier, apprécié pour les applications où l’aspect visuel du marquage est important, notamment sur des inox 304 et 316. Il offre une bonne homogénéité sur les surfaces planes, avec une largeur de trait généralement supérieure à celle obtenue par laser.

Sur les inox présentant une dureté élevée, comme l’inox 420 ou certains inox duplex, la qualité du trait et la précision du marquage peuvent être influencées par les caractéristiques du matériau. Dans ce cas, une adaptation des paramètres de procédé — énergie laser, effort mécanique ou géométrie de l’outil selon la technologie utilisée — permet de maintenir le niveau de qualité attendu.

La tenue visuelle d’un marquage permanent sur inox dépend de plusieurs paramètres : la profondeur obtenue, le niveau de contraste, la technologie utilisée et les conditions d’exposition de la pièce au cours de son utilisation.

Le marquage laser par recuit (annealing) fonctionne par modification contrôlée de la coloration de la surface, sans enlèvement de matière significatif. Cette méthode permet d’obtenir un marquage résistant aux agressions chimiques tout en conservant la couche passive de l’inox. En revanche, sa résistance peut être limitée face à des frottements importants ou à des sollicitations abrasives répétées.

Les procédés mécaniques, tels que la micro-percussion et le rayage, génèrent quant à eux une empreinte en creux dans la matière grâce à une déformation contrôlée de la surface. La profondeur ainsi obtenue permet de conserver l’identification même lorsque la pièce est soumise à l’abrasion, aux manipulations répétées ou à des conditions industrielles contraignantes.

Le choix entre un marquage en creux et un marquage laser par recuit dépend donc du niveau de résistance recherché, des contraintes environnementales et du rendu attendu. Un paramétrage adapté de la technologie sélectionnée permet de garantir un compromis optimal entre lisibilité, durabilité et aspect visuel du marquage sur inox.

Les conditions d’utilisation — environnement marin, atmosphère chargée en chlore, nettoyages répétés ou exposition à des agents chimiques — influencent directement la durée de vie du marquage sur acier inoxydable et le choix de la technologie à mettre en œuvre.

L’analyse des contraintes de maintenance et des traitements appliqués après marquage, comme la passivation ou le décapage, est donc essentielle pour garantir un marquage conforme et durable dans les conditions réelles d’exploitation.

Résistance à la corrosion

La nuance d’inox joue un rôle déterminant dans le choix du procédé de marquage et dans son réglage. L’inox 316 présente une meilleure résistance aux environnements chlorés que l’inox 304, tandis que les inox duplex et les nuances fortement alliées offrent des niveaux de résistance supérieurs. À l’inverse, les inox martensitiques, comme l’inox 420, sont généralement plus sensibles à la corrosion.

Sur des inox 316 ou duplex, un marquage laser réalisé par recuit ou par micro-ablation maîtrisée permet d’obtenir une identification contrastée tout en conservant une bonne résistance à la corrosion, notamment lorsque la pièce fait l’objet d’une passivation.

Les procédés mécaniques par contact, comme la micro-percussion et le rayage, génèrent des zones marquées en creux pouvant retenir des résidus selon l’environnement d’utilisation. Dans ces applications, un nettoyage adapté ou une passivation peuvent être nécessaires afin de restaurer la protection de surface et d’assurer la pérennité du marquage.

Adaptabilité aux conditions de travail

Le marquage laser fibre s’intègre facilement dans des environnements automatisés et des lignes de production à haute cadence. Les procédés de micro-percussion et de rayage nécessitent quant à eux une maîtrise des efforts mécaniques appliqués ainsi qu’un maintien adapté des pièces, avec des réglages et une maintenance adaptés aux conditions de production.

Pour les productions automatisées nécessitant le marquage de codes DataMatrix DPM ou QR codes, le marquage laser de l’inox est souvent privilégié grâce à sa vitesse, sa répétabilité et sa compatibilité avec les systèmes de vision industrielle.

La profondeur et la nature du marquage constituent donc des paramètres essentiels pour déterminer la résistance à l’usure, la tenue dans le temps et le comportement du marquage face aux risques de corrosion.
