Fourreau sécurisé intégrable

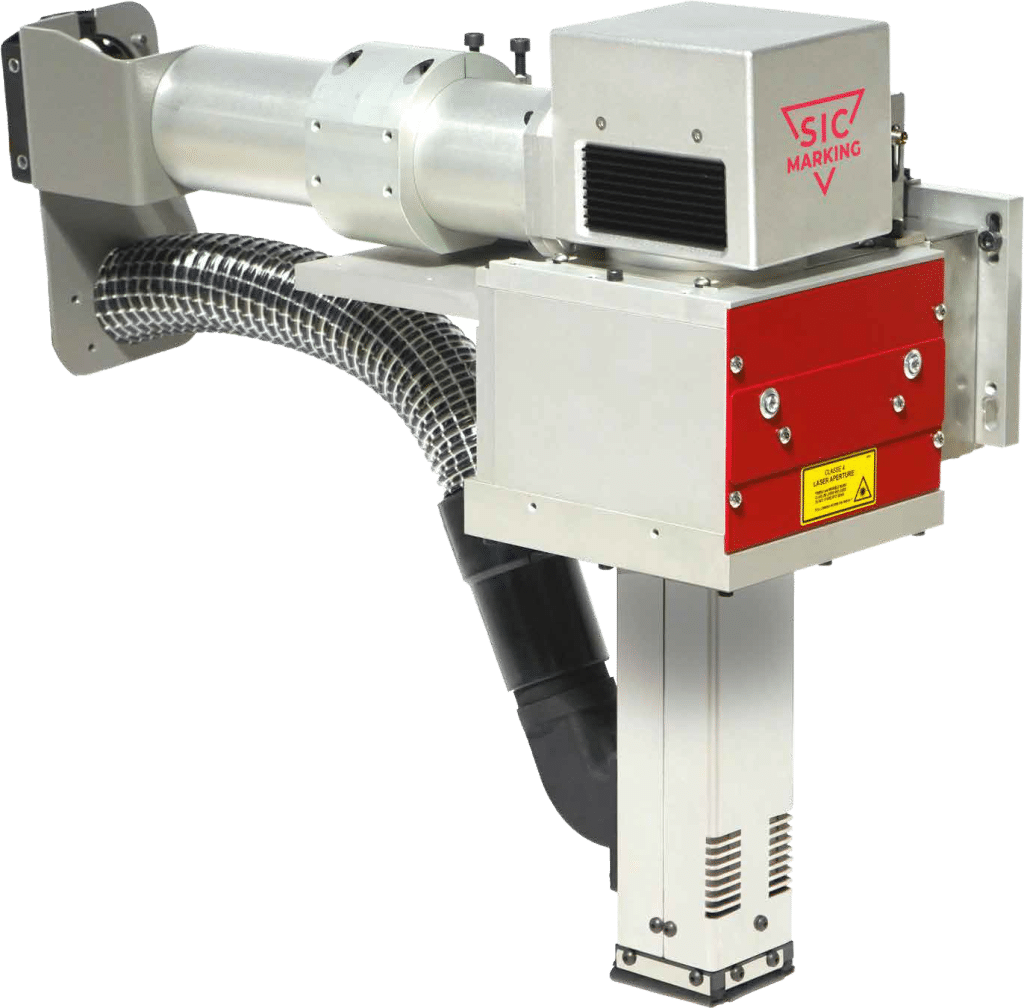

FIT LASER

Sécurisé

Fiable

Compétitif

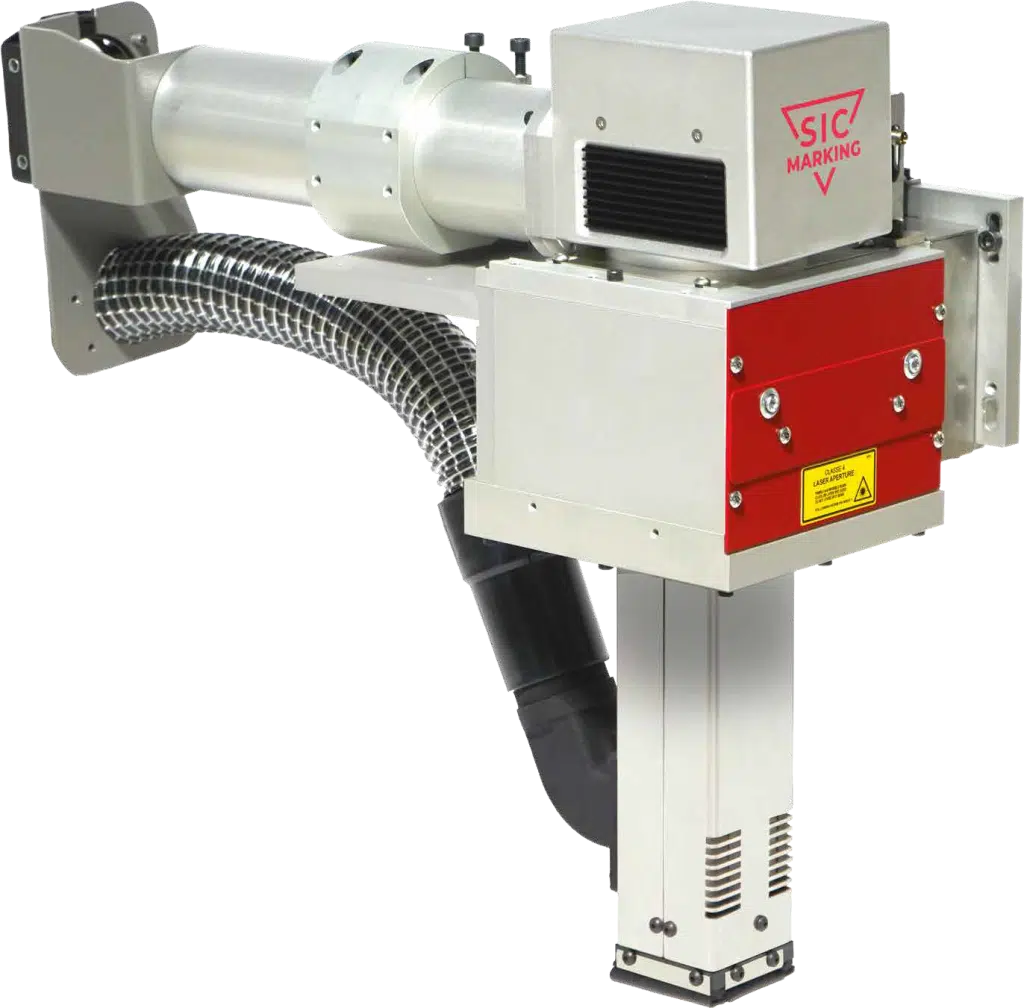

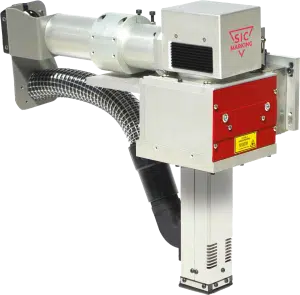

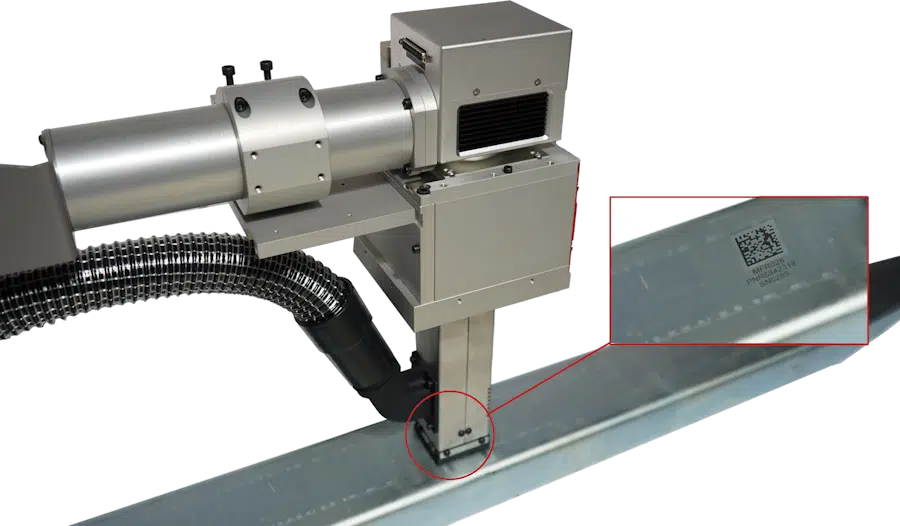

Machine laser integrable pour ligne de production robotisée

Description

FIT LASER est une solution de marquage intégrable tout-en-un, contenant les protections nécessaires pour un marquage efficace et sécurisé de vos pièces sur ligne de production.

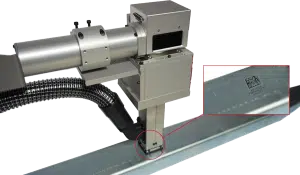

Le système de marquage FIT LASER est en effet conçu pour une intégration en classe 1, garantissant la protection des personnes à proximité grâce à un faisceau enfermé dans un fourreau étanche aux rayonnements.

Une compensation mécanique intégrée permet une installation simple au sein de votre production.

Elle compense jusqu’à 15mm les écarts de position des bras robots et les variations de tolérance des pièces.

Elle garantit une distance focale laser optimale et une qualité de marquage parfaite.

De nombreuses possibilités d'intégration Un laser intégrable conforme aux normes de sécurité Un entretien simplifié et une performance garantie Contrôleur FU4 modulaire : s'adapte à votre ligne automatisée

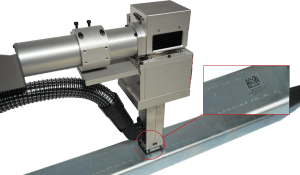

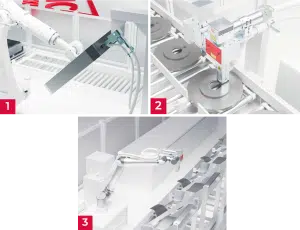

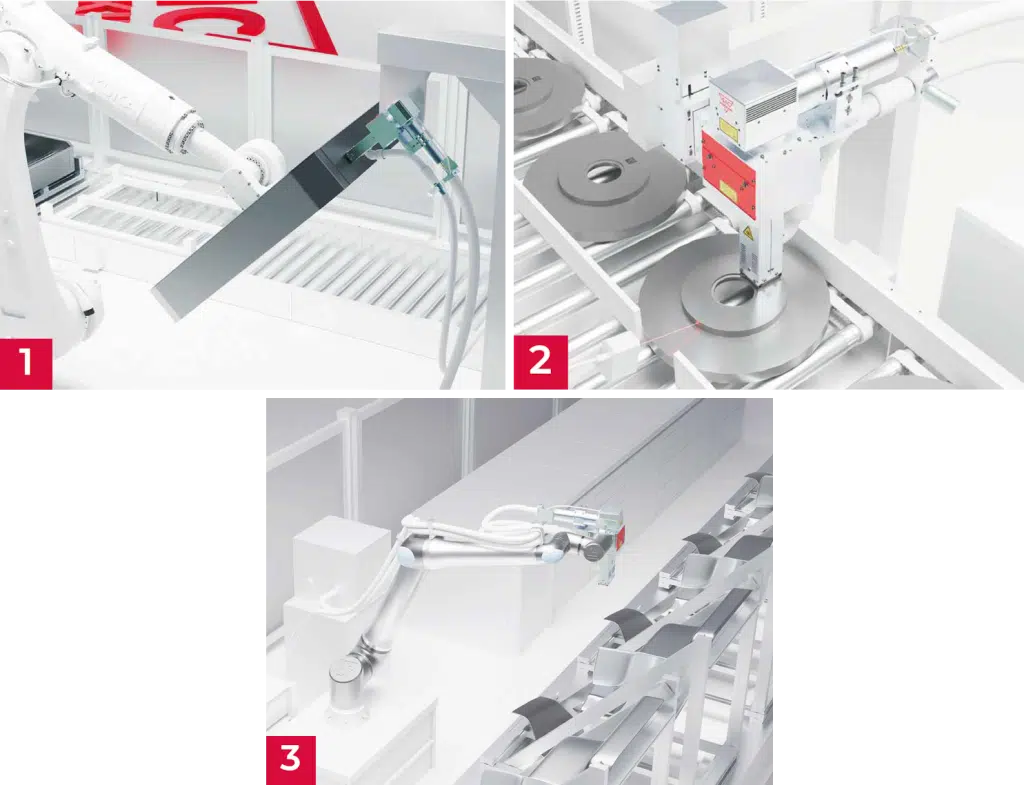

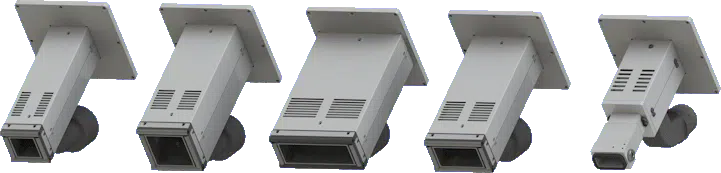

Macchina di marcatura FIT dotata di guaina protettiva, progettata per diversi casi d’uso industriali, dove sono richiesti tracciabilità, sicurezza e integrazione in linea.

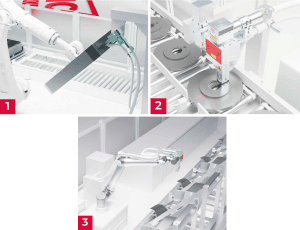

UN LASER DE MARQUAGE OFFRANT DE NOMBREUSES POSSIBILITES D’INTÉGRATION

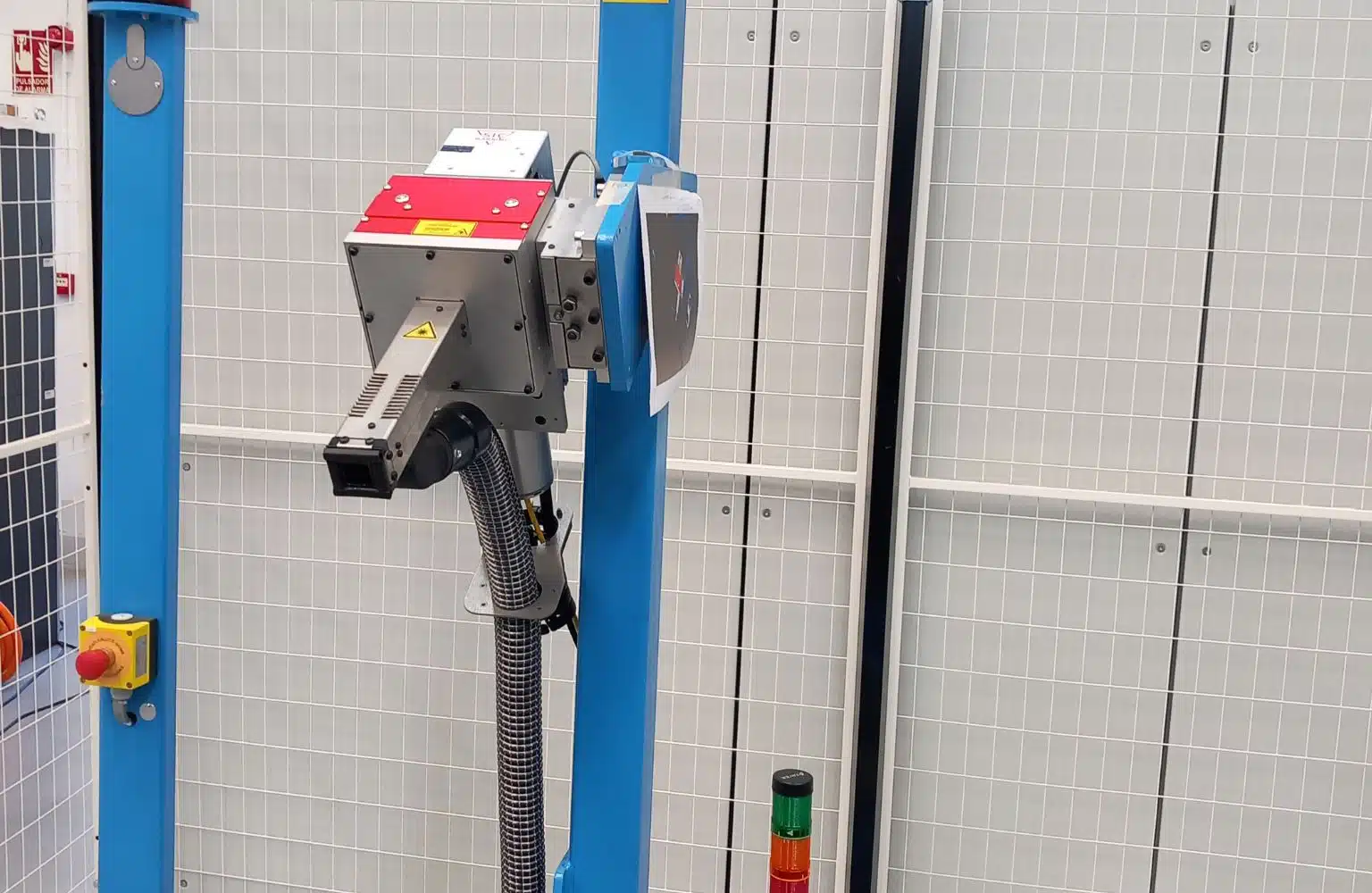

1. En position fixe, la pièce est acheminée au FIT

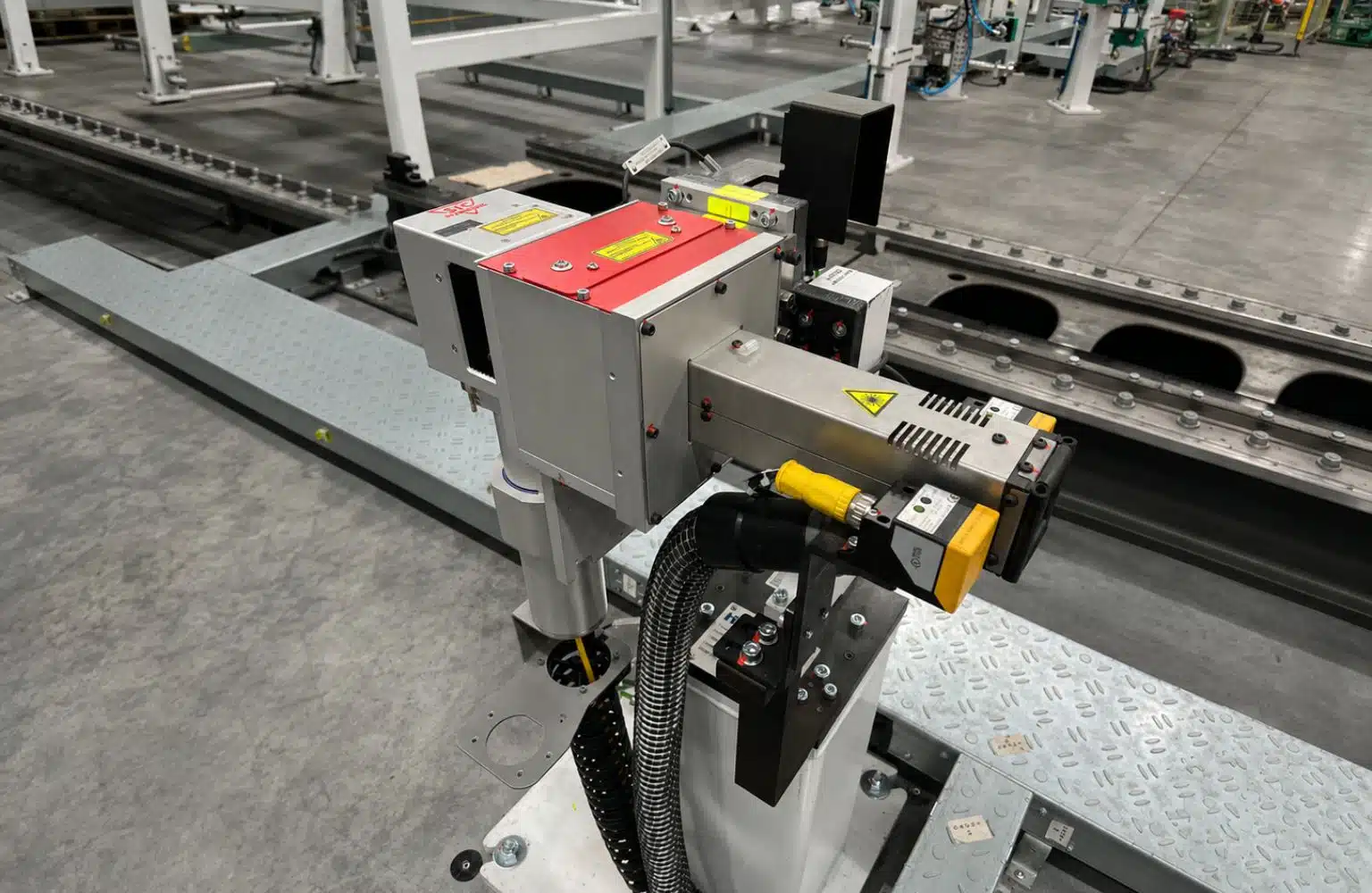

2. Sur axe linéaire

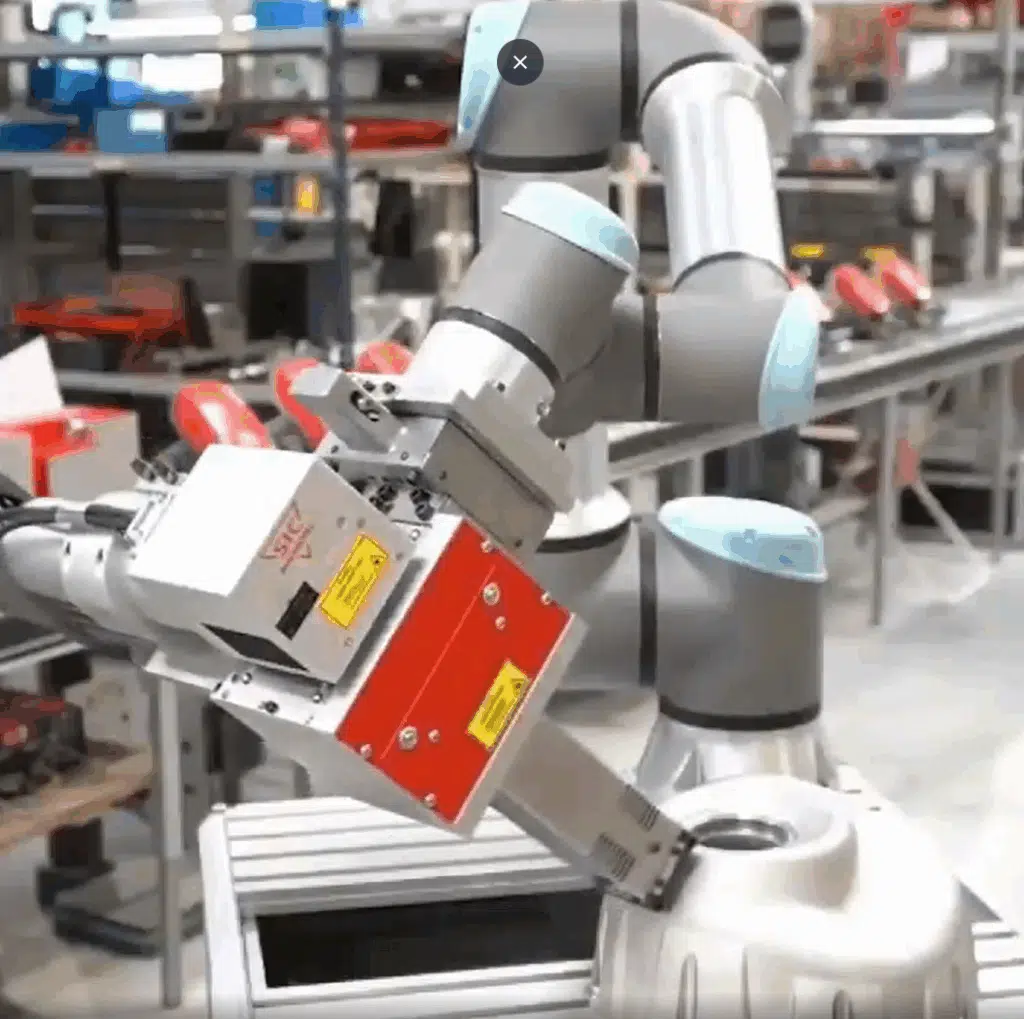

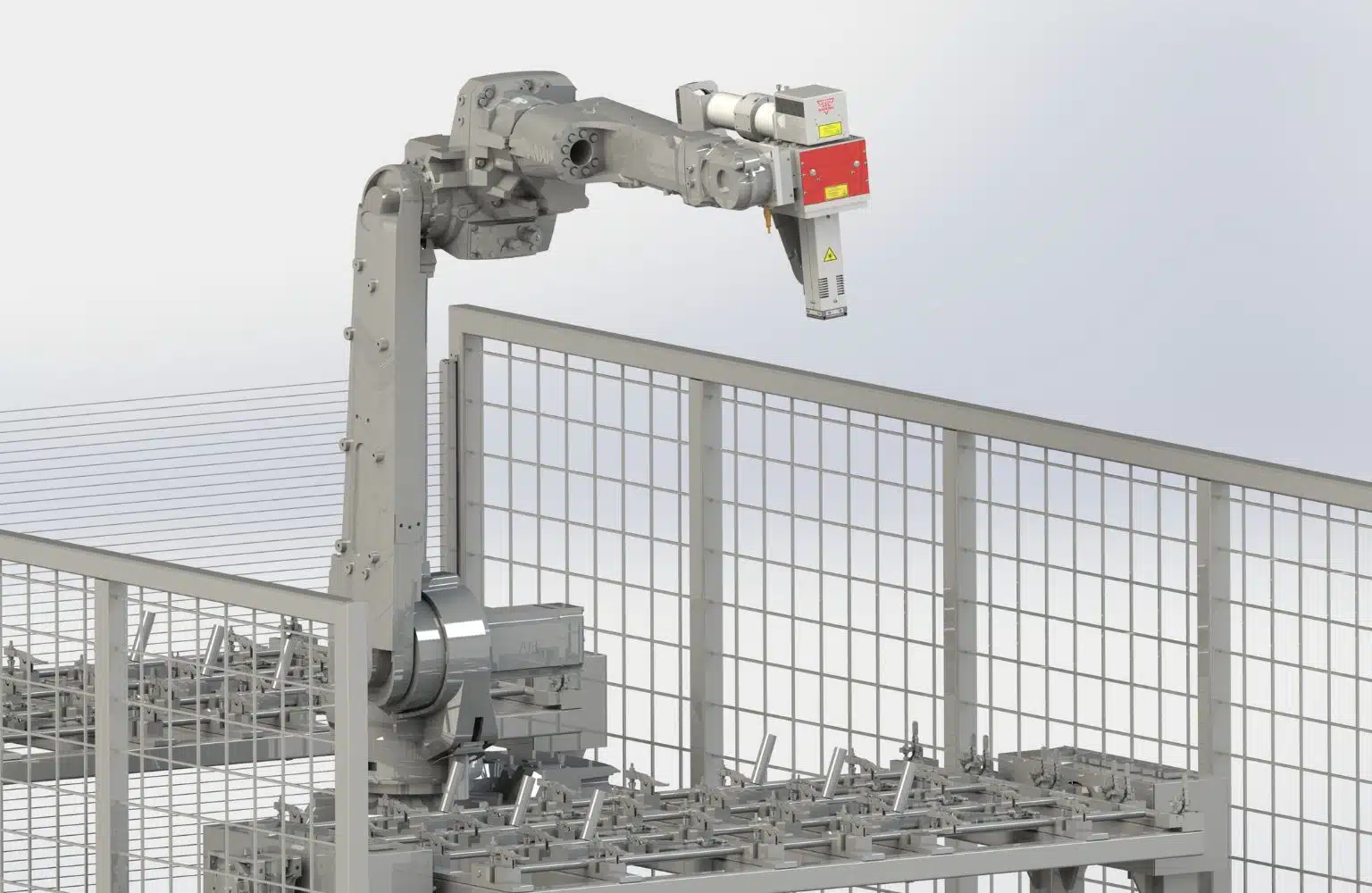

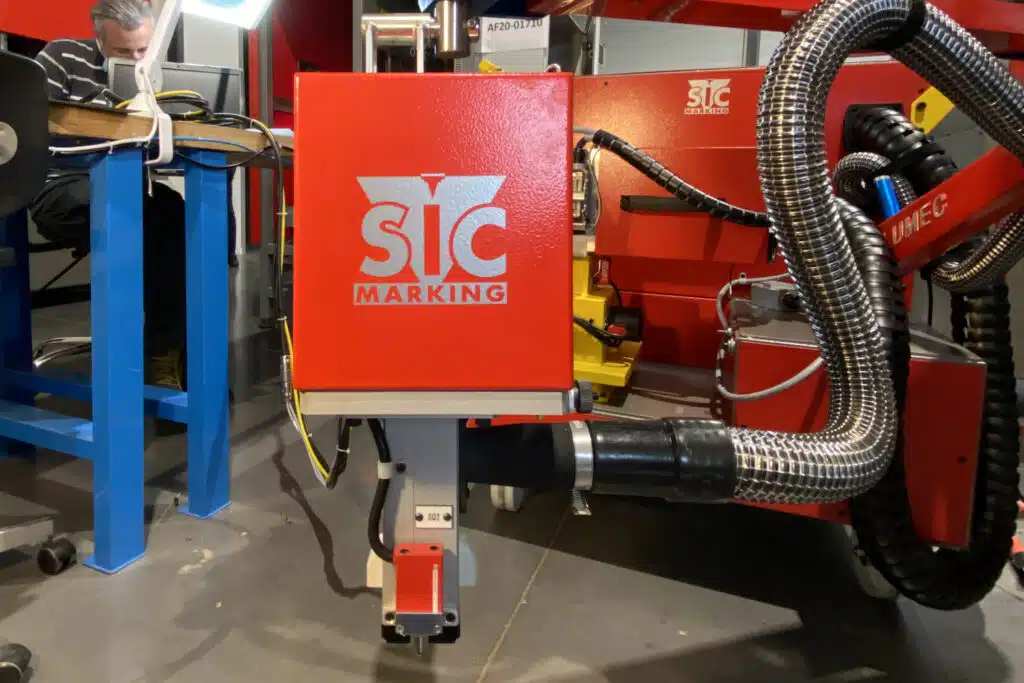

3 Sur Robot ou Cobot , le FIT va à la pièce *contacter SIC MARKING

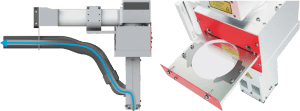

UN LASER INTEGRABLE CONFORME AUX NORMES DE SECURITÉ

Système laser préconfiguré pour une intégration classe 1 qui garantit une sécurité maximale
Personnel à proximité protégé grâce au confinement du faisceau laser dans un fourreau étanche aux rayonnements
Niveau de performance PL-e : le plus haut niveau de sécurité selon la norme ISO 13849-1, assurant une fiabilité et une protection totales

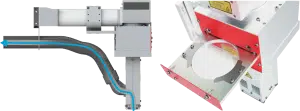

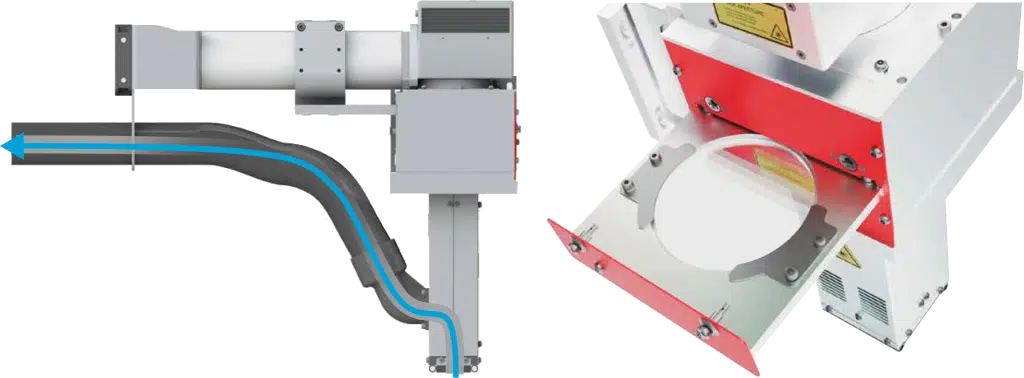

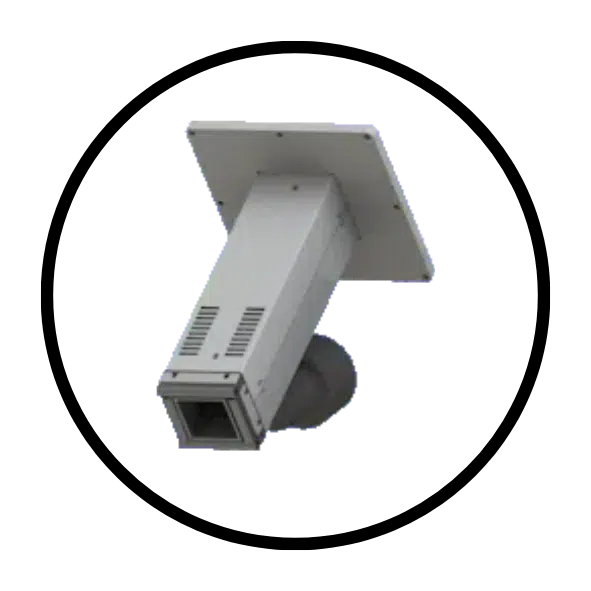

Macchina per la marcatura laser in Classe 1, progettata per garantire un’elevata sicurezza operativa grazie alla sua struttura chiusa e conforme agli standard internazionali di protezione.

ENTRETIEN SIMPLIFIÉ ET PERFORMANCE GARANTIE

Flux d’air optimisé : conçu pour réduire significativement la fréquence des maintenances et des nettoyages
Vitre de protection sur tiroir : un nettoyage facilité. Une protection optimale des éléments optiques contre la poussière, pour une performance durable

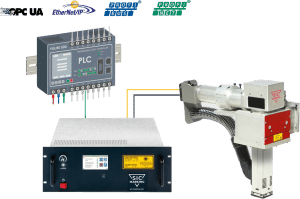

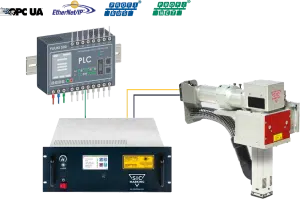

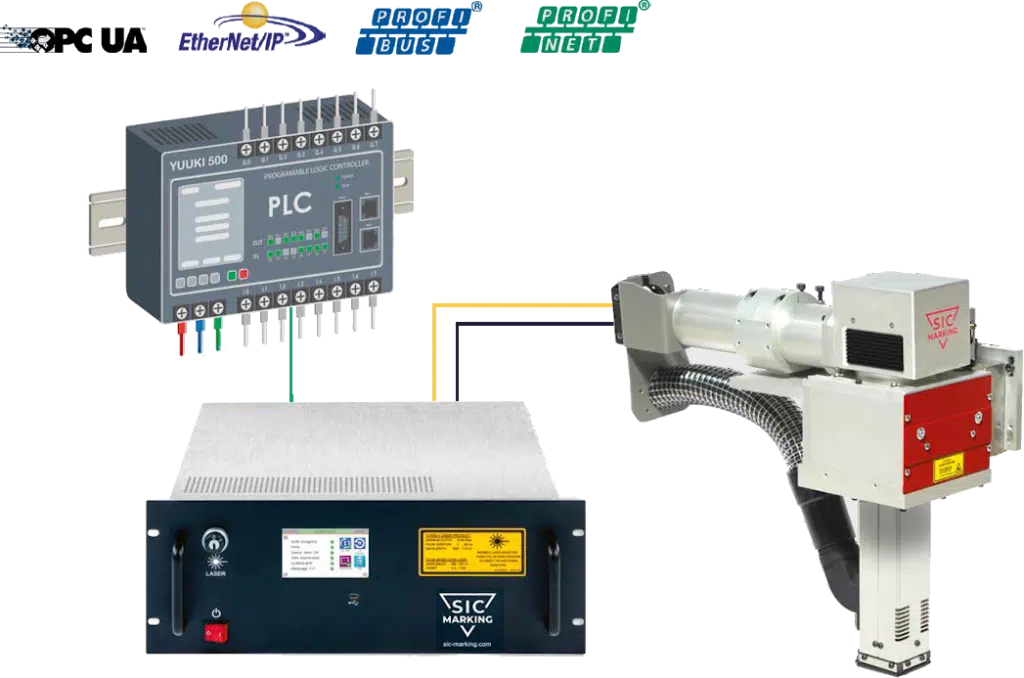

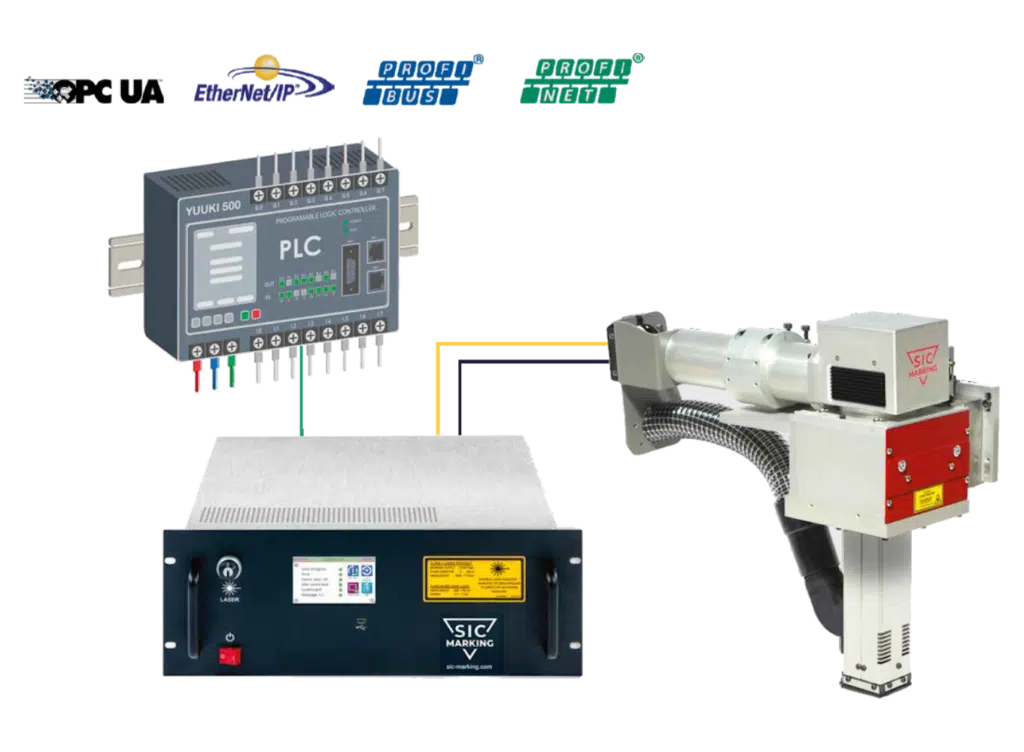

Il FU4 è un laser integrabile progettato per la comunicazione tramite fieldbus in ottica Industria 4.0

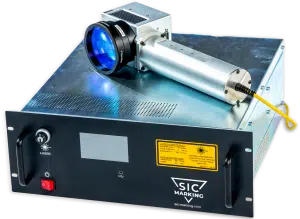

CONTRÔLEUR FU4 MODULAIRE: S’ADAPTE À VOTRE LIGNE AUTOMATISÉE

Compatible avec les bus de terrain standard OPC UA, Profinet, Ethernet-IP et Profibus
Carte E/S optionnelle pour piloter via le même protocole différents accessoires tels que capteurs de position additionnels, extracteurs de fumées, lecteur de codes 2D…
Intègre un écran tactile avec des fonctions de diagnostic avancées

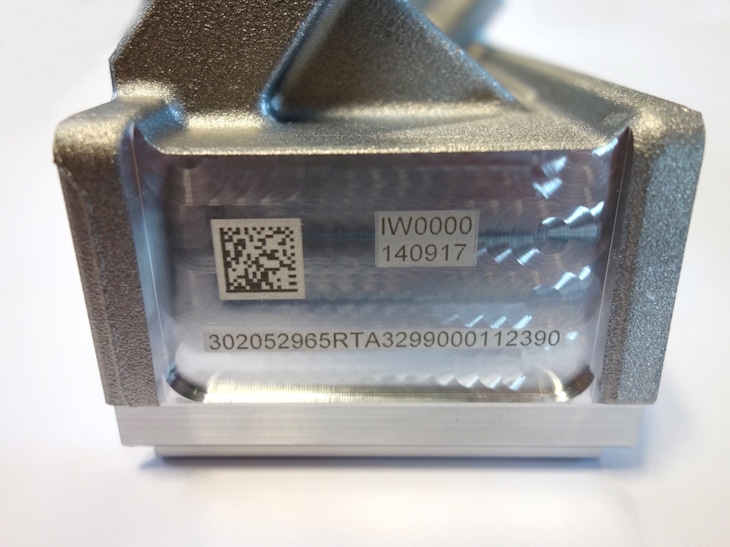

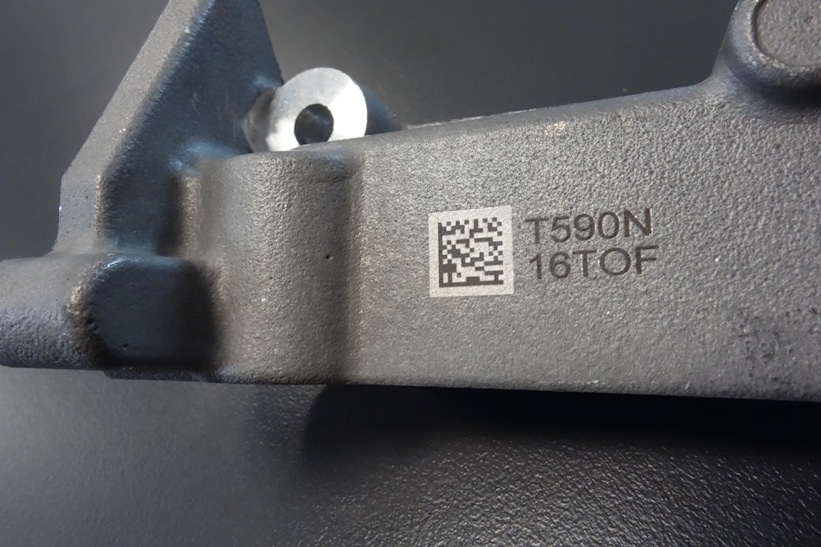

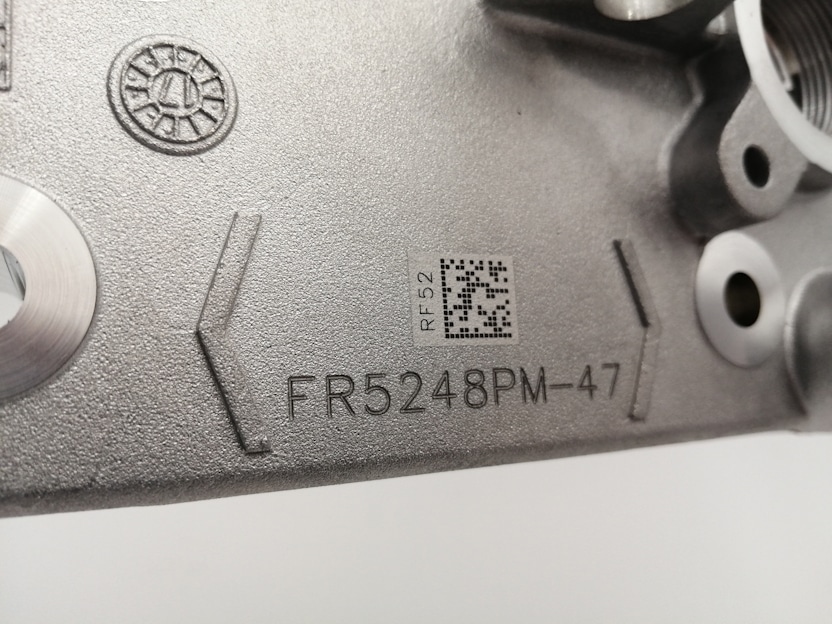

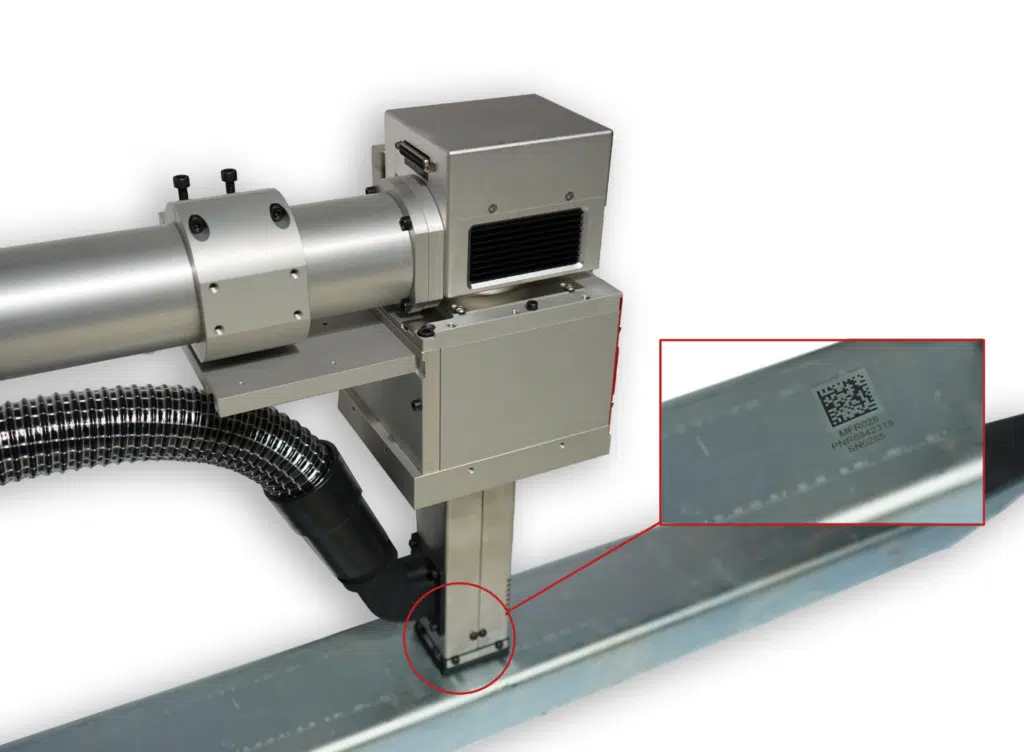

FIT LASER en image

FIT LASER en vidéo

Caractéristiques techniques

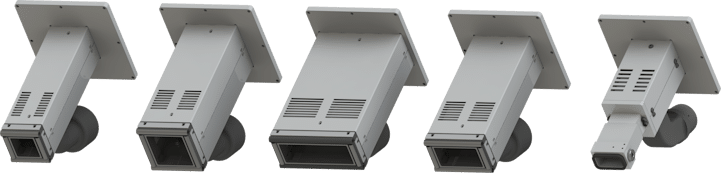

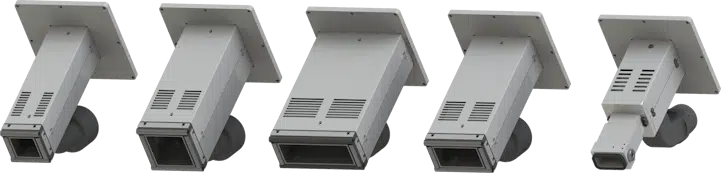

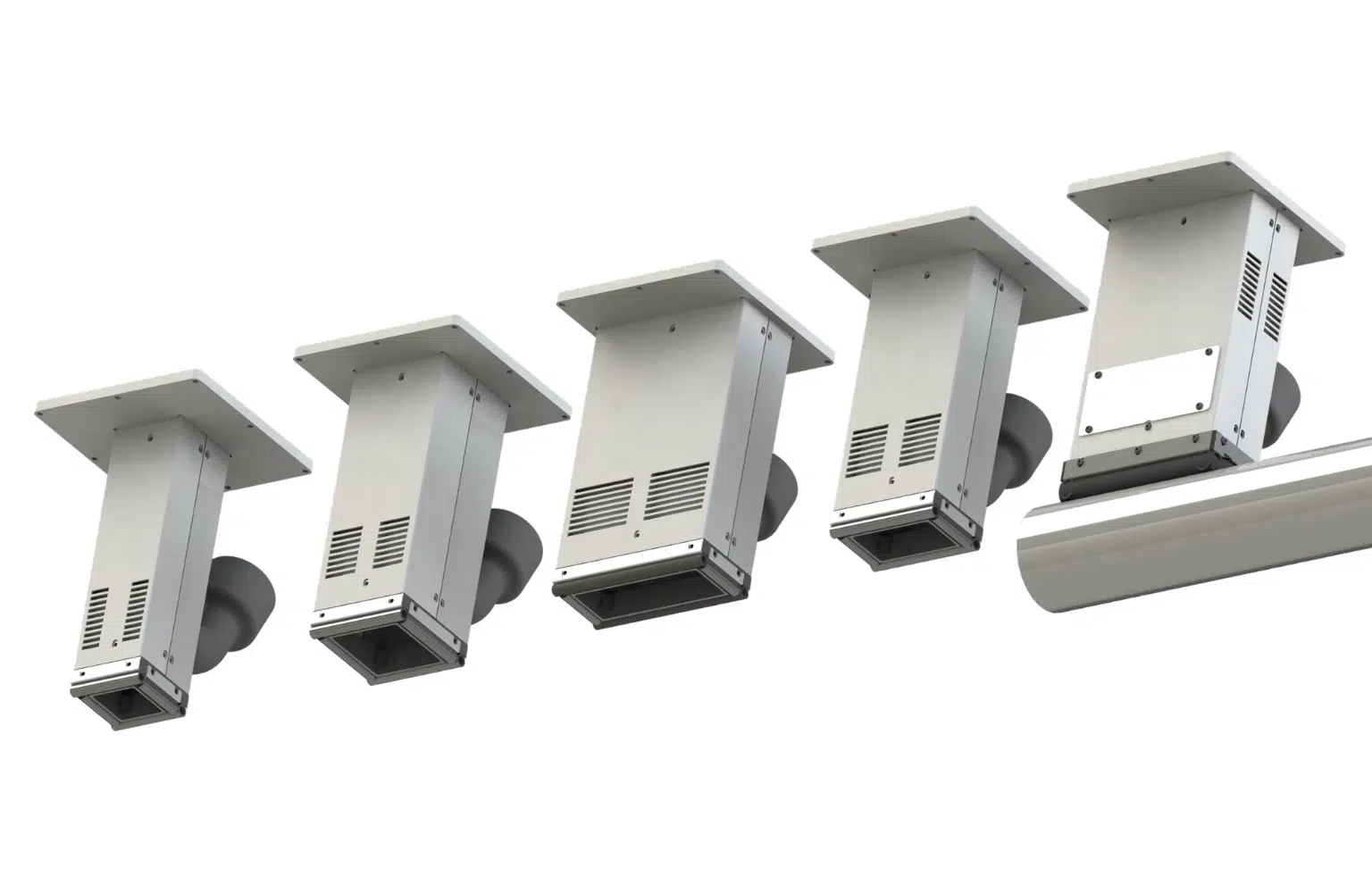

Fenêtre de marquage

30 x 30mm – 50 x 50mm – 60 x 30mm – 100 x 30mm

Sur-mesure

Puissances laser

20W – 30W – 50W – 60W

Poids du FIT

13kg

Sécurité Laser (EN 60825-1)

Prêt pour une intégration Classe 1

Niveau de performance des dispositifs de sécurité

PL-e

Protocoles de communication

Profinet – Ethernet IP – OPC UA – Profibus

Accessoires disponibles :

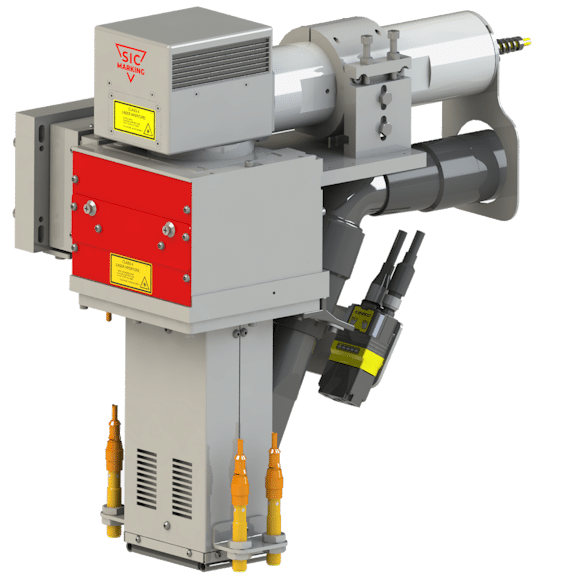

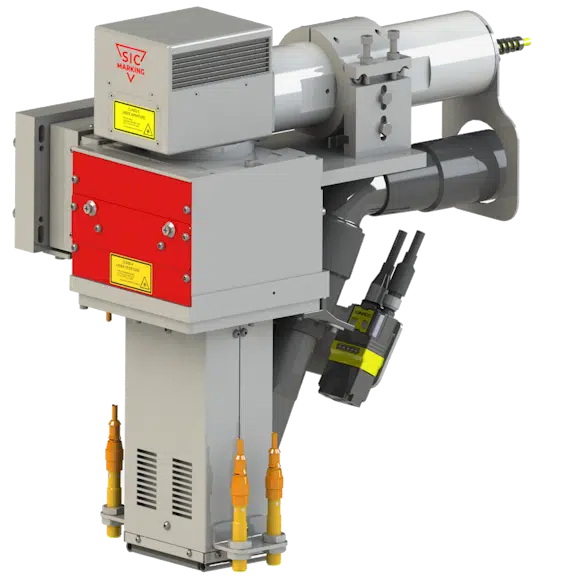

Capteurs additionnels

Des capteurs de position, de présence ou de sécurité peuvent être ajoutés au FIT Laser pour améliorer l’automatisation et la précision du processus. Ils permettent de détecter la bonne position de la pièce, d’assurer la sécurité de la zone de marquage ou de synchroniser le déclenchement du laser. Ces capteurs renforcent la fiabilité et la répétabilité du système.

Carte Fieldbus Profinet, Ethernet IP ou Profibus

La carte Fieldbus permet d’intégrer facilement le FIT Laser dans un environnement automatisé grâce à une communication fluide via Profinet, Ethernet/IP ou Profibus. Elle autorise le pilotage centralisé du laser ainsi que de plusieurs accessoires, comme des capteurs de position, extracteurs de fumées ou lecteurs de codes 2D. Cette carte optimise la connectivité, réduit le câblage et favorise une intégration rapide dans les systèmes industriels complexes.

Débitmètre

Le débitmètre permet de contrôler et surveiller en temps réel le flux d’air utilisé pour aspirer les fumées et poussières émises durant le marquage. Il garantit un fonctionnement optimal du système laser en détectant toute variation ou baisse de flux, évitant ainsi les défauts de marquage et assurant la sécurité du processus. Il s’intègre facilement au FIT Laser et peut être couplé à un système d’alerte ou d’arrêt automatique en cas de seuil critique.

Enceinte climatisée pour contrôleur

Cette enceinte protège le contrôleur du FIT Laser contre les conditions environnementales extrêmes (chaleur, huile, poussière). Grâce à son système de climatisation intégré, elle maintient une température stable, assurant ainsi la fiabilité et la longévité des composants électroniques. Idéale pour une utilisation en environnement industriel sévère, elle préserve les performances du système.

Lecteur de code (Intégré ou externe)

Le lecteur de code permet un contrôle immédiat des codes 1D et 2D réalisés par le FIT Laser. Qu’il soit intégré directement à la tête de marquage ou placé en externe sur la ligne de production, il assure une lecture fiable des codes pour garantir la traçabilité. Connecté au contrôleur, il permet une validation automatique et rapide.

Extracteur de fumées

L’extracteur de fumées est essentiel pour protéger les opérateurs des fumées émises et maintenir une qualité de marquage optimale. Il élimine efficacement les particules et les fumées générées lors du marquage laser, évitant leur accumulation sur les pièces ou les lentilles. En protégeant les opérateurs et les équipements, il contribue à prolonger la durée de vie du système et à respecter les normes de sécurité en milieu industriel.
