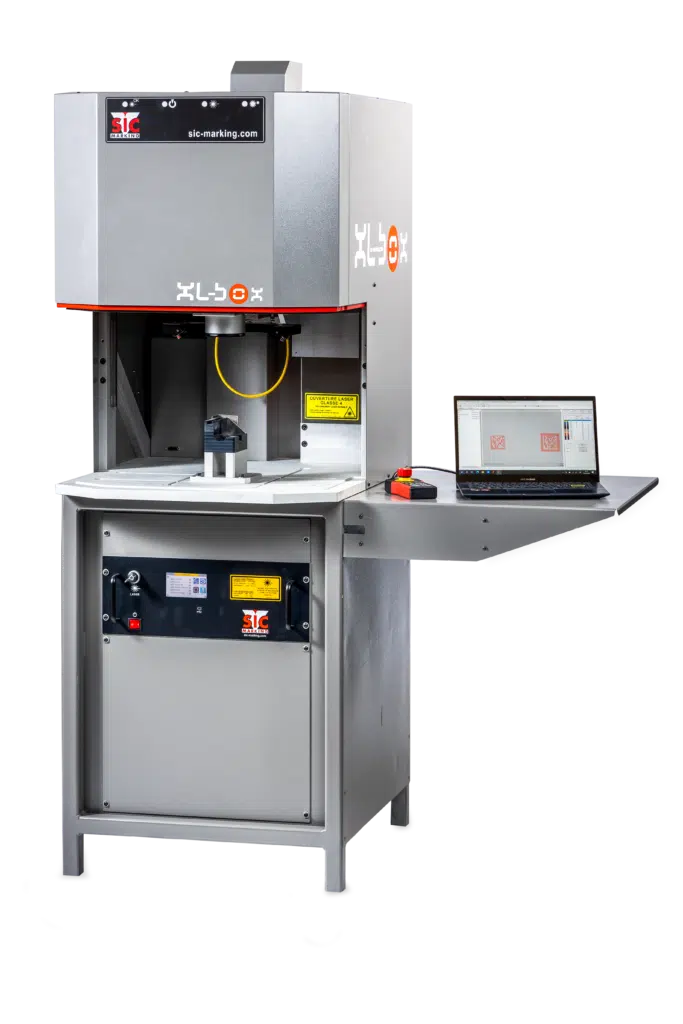

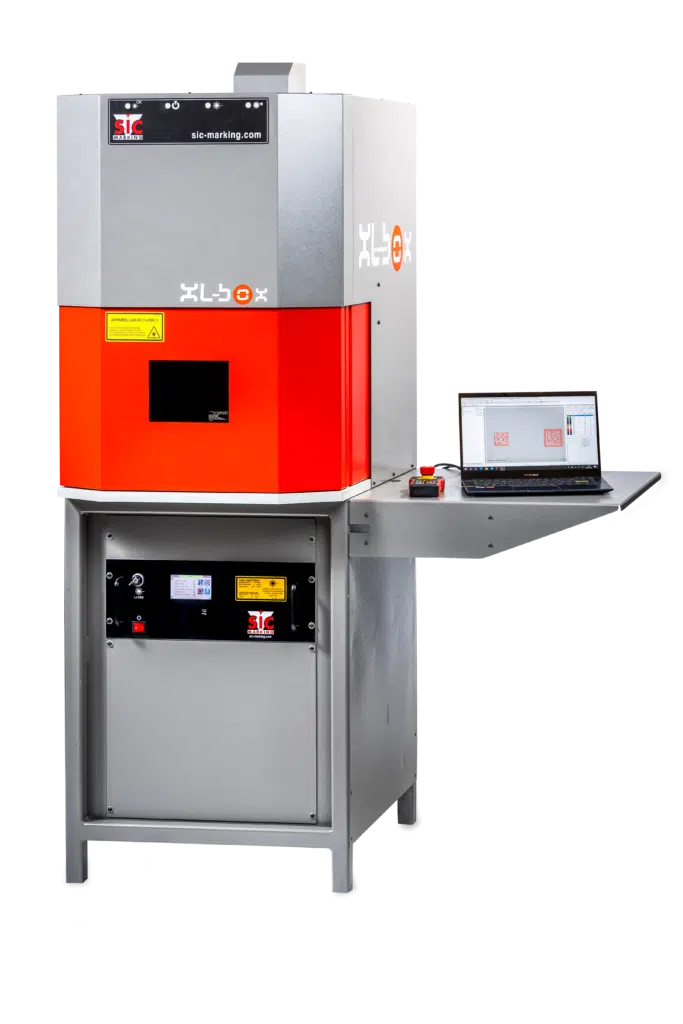

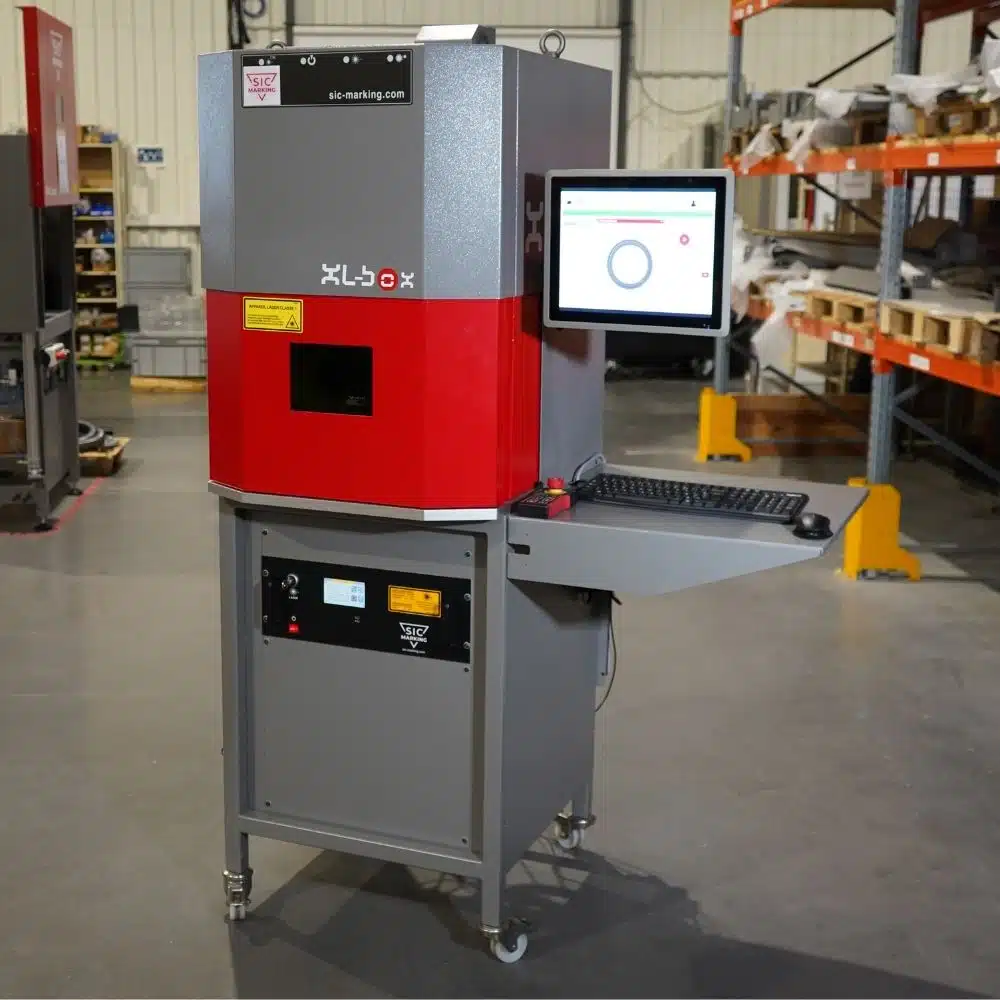

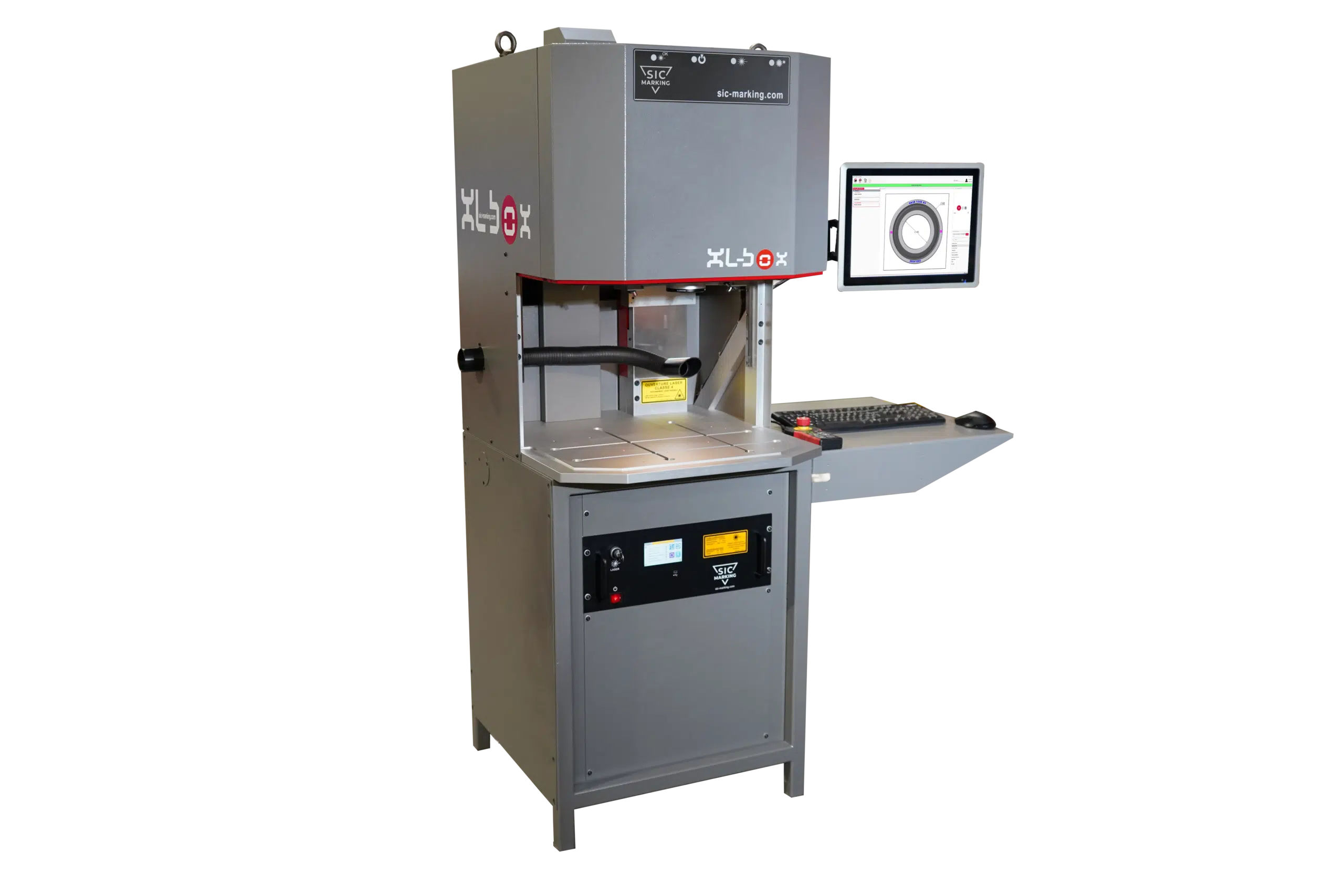

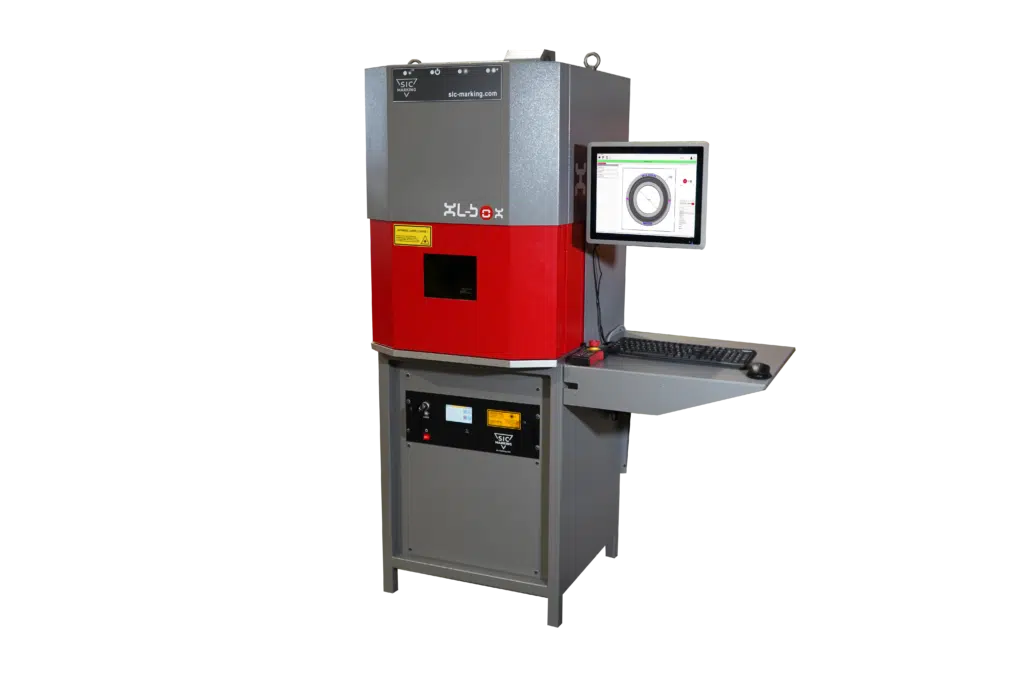

Station Laser XL-BOX

Grand espace de travail
Choix d'axes manuels / motorisés
Intégrable en cellules robotisées

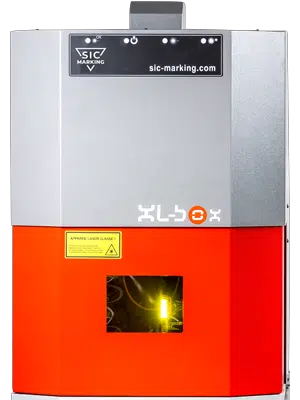

Marcatore Laser con Ampia Area di Lavoro XL-BOX
Description

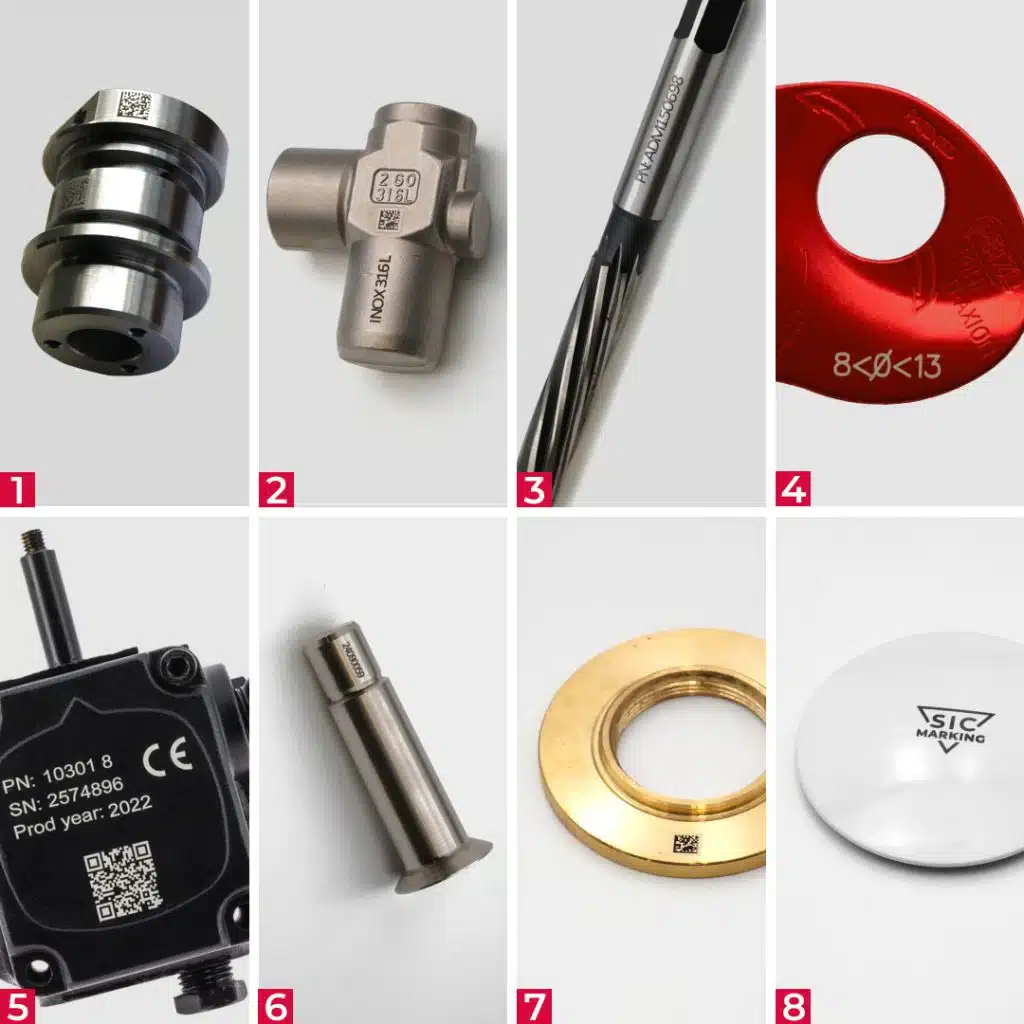

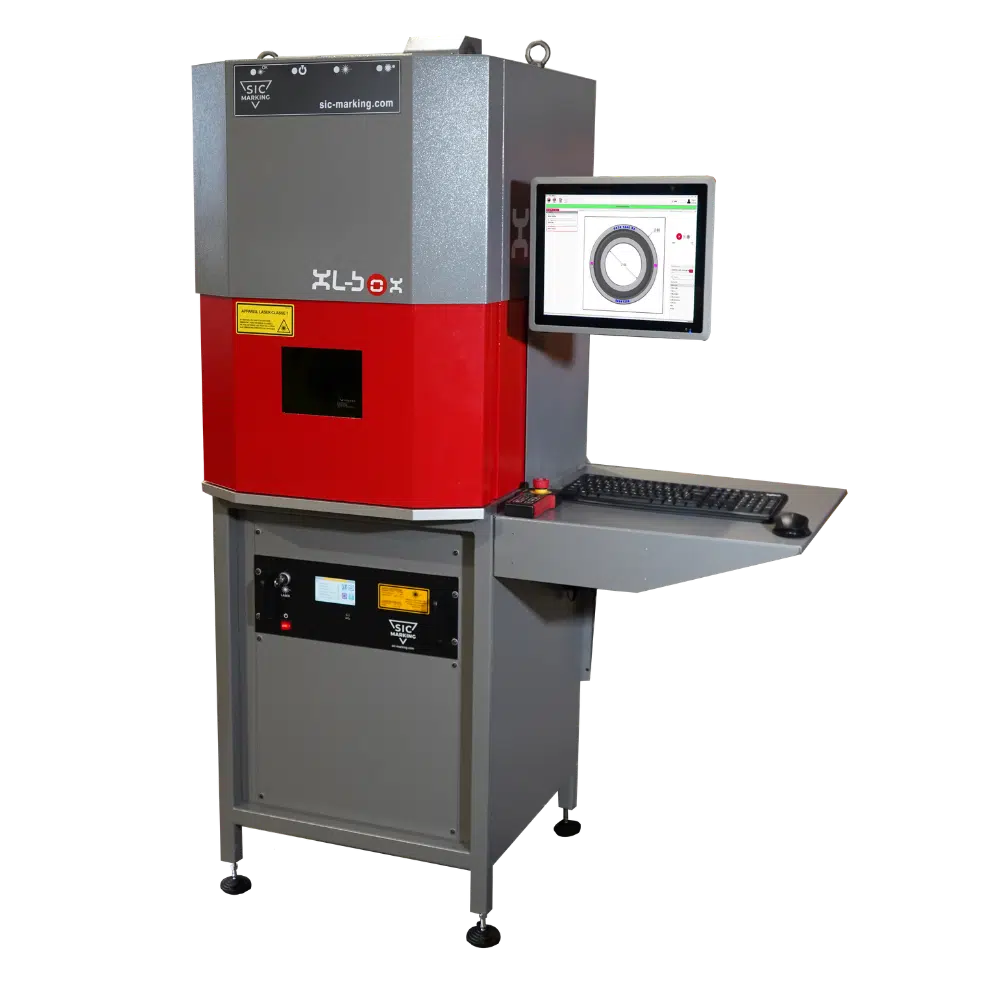

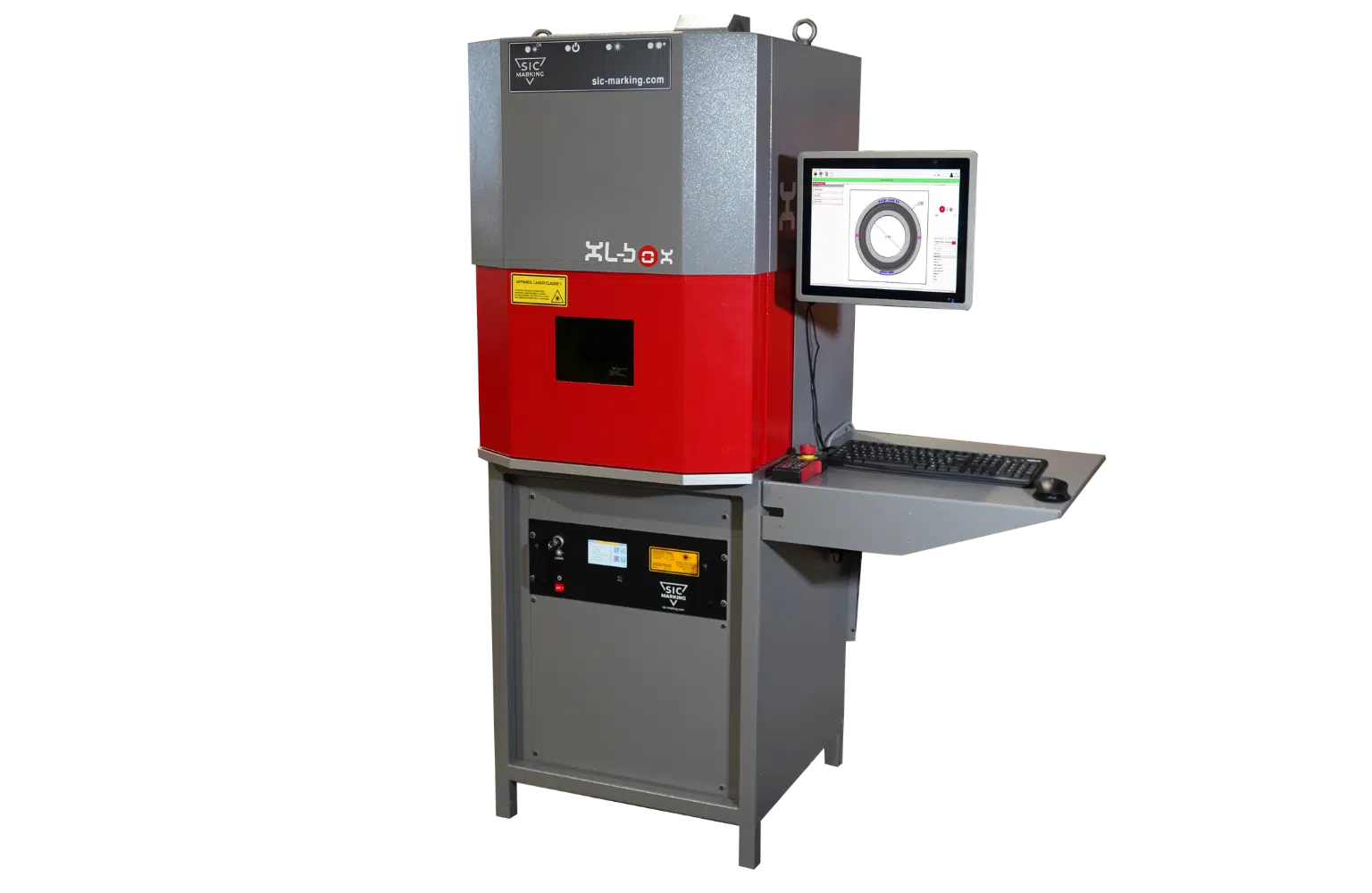

La XL-BOX est une STATION DE MARQUAGE LASER POLYVALENTE qui peut être utilisée par un opérateur ou intégrée dans une cellule robotisée. Le laser fibré SIC Marking dopé à l’Ytterbium est une technologie de dernière génération qui permet de réaliser un MARQUAGE DE HAUTE QUALITÉ SANS ALTÉRER LA MATIÈRE, quel que soit le matériau (acier, alu, inox, titane, plastiques…) et dans un temps de cycle réduit.

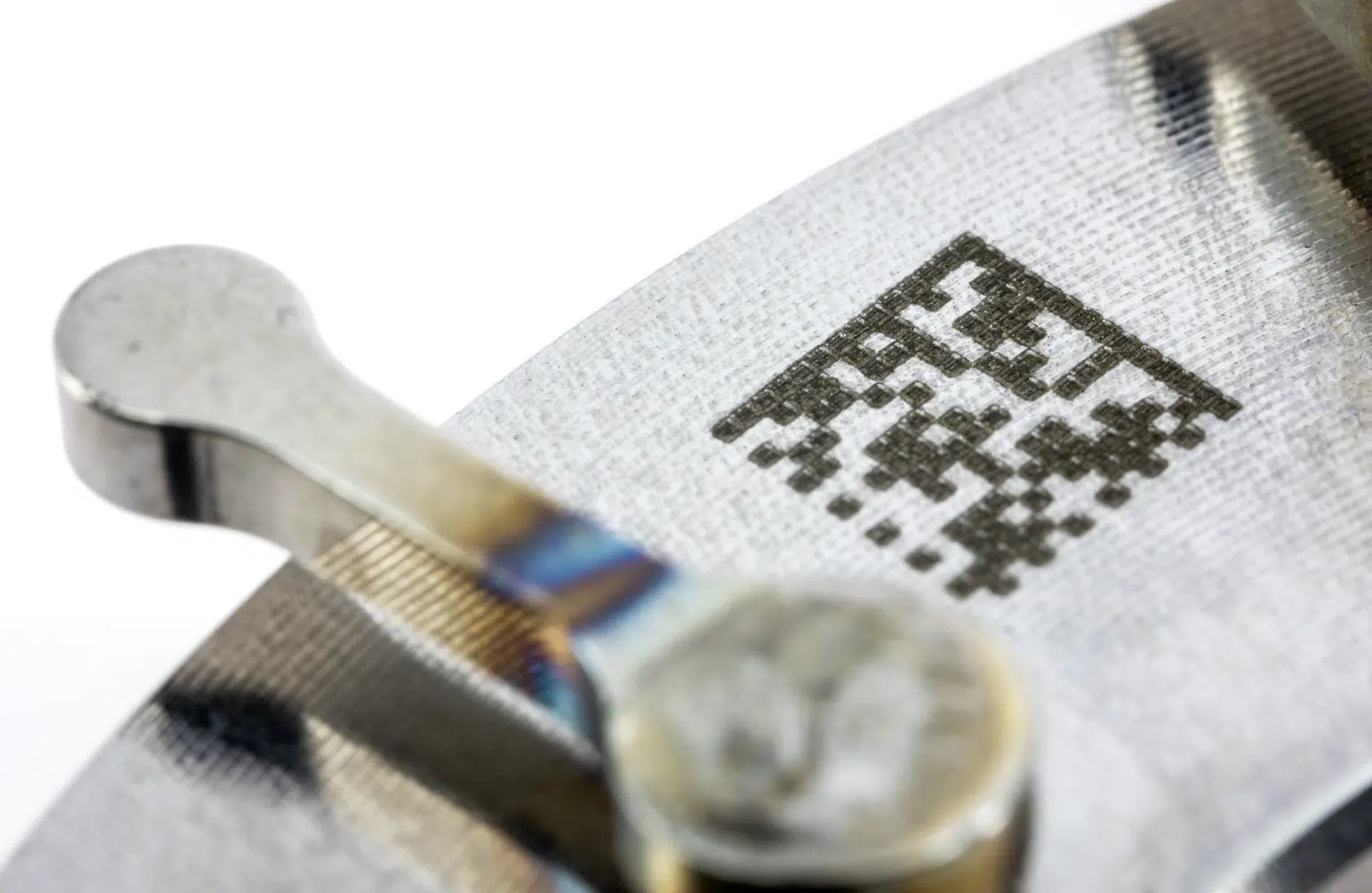

Ces marquages peuvent être des codes alphanumériques, code-barres et codes 2D Datamatrix.  La XL BOX réalise des GRAVURES À FORT CONTRASTE, LISIBLES À L’ŒIL NU OU, instantanément par des CAMERAS DE RELECTURES INTÉGRÉES dans le poste.La réalisation de petites, moyennes et même grandes séries est possible car le XL-BOX est conçue pour marquer à des CADENCES ELEVEES.

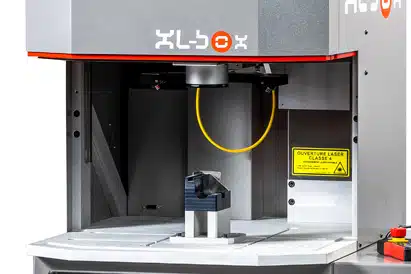

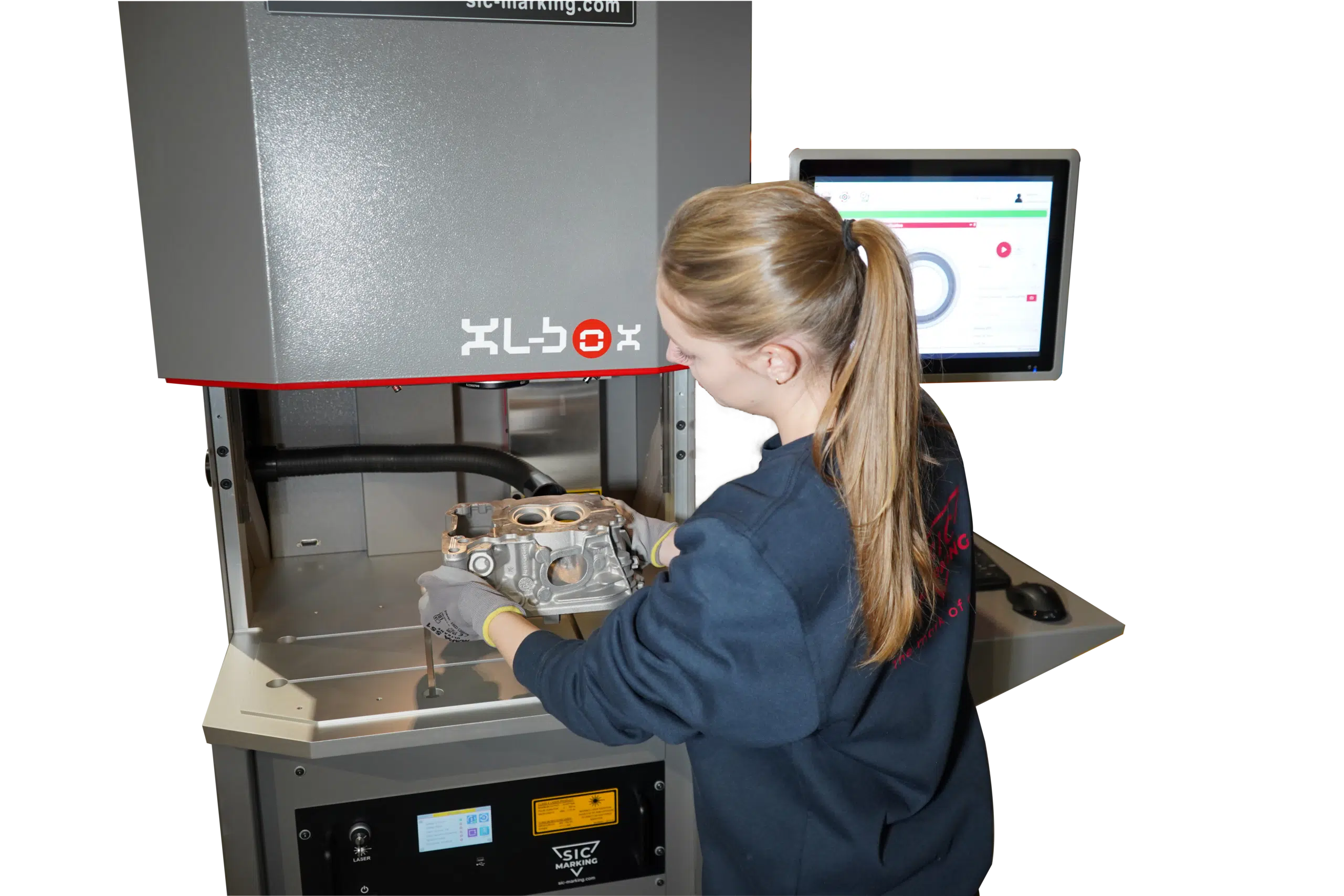

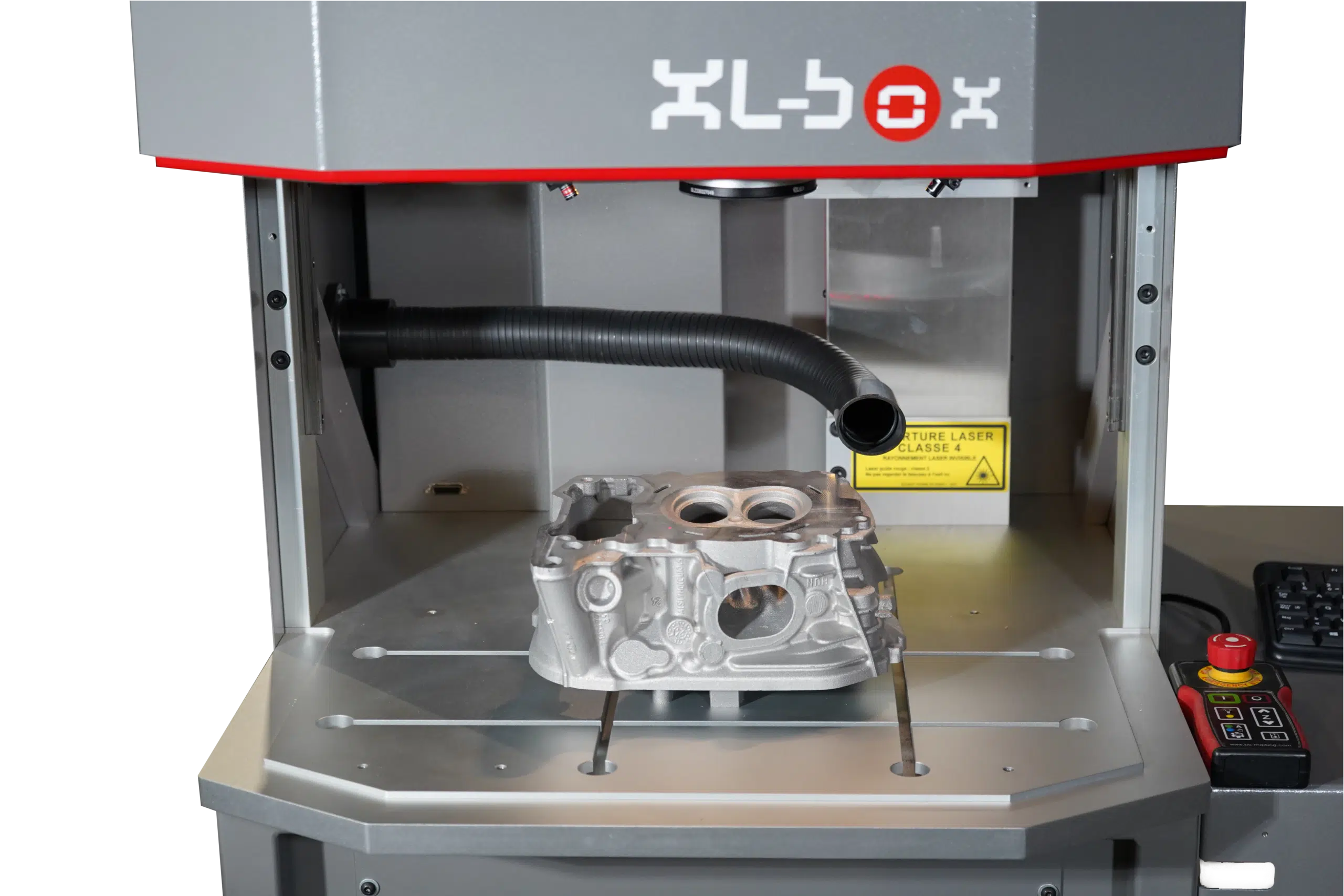

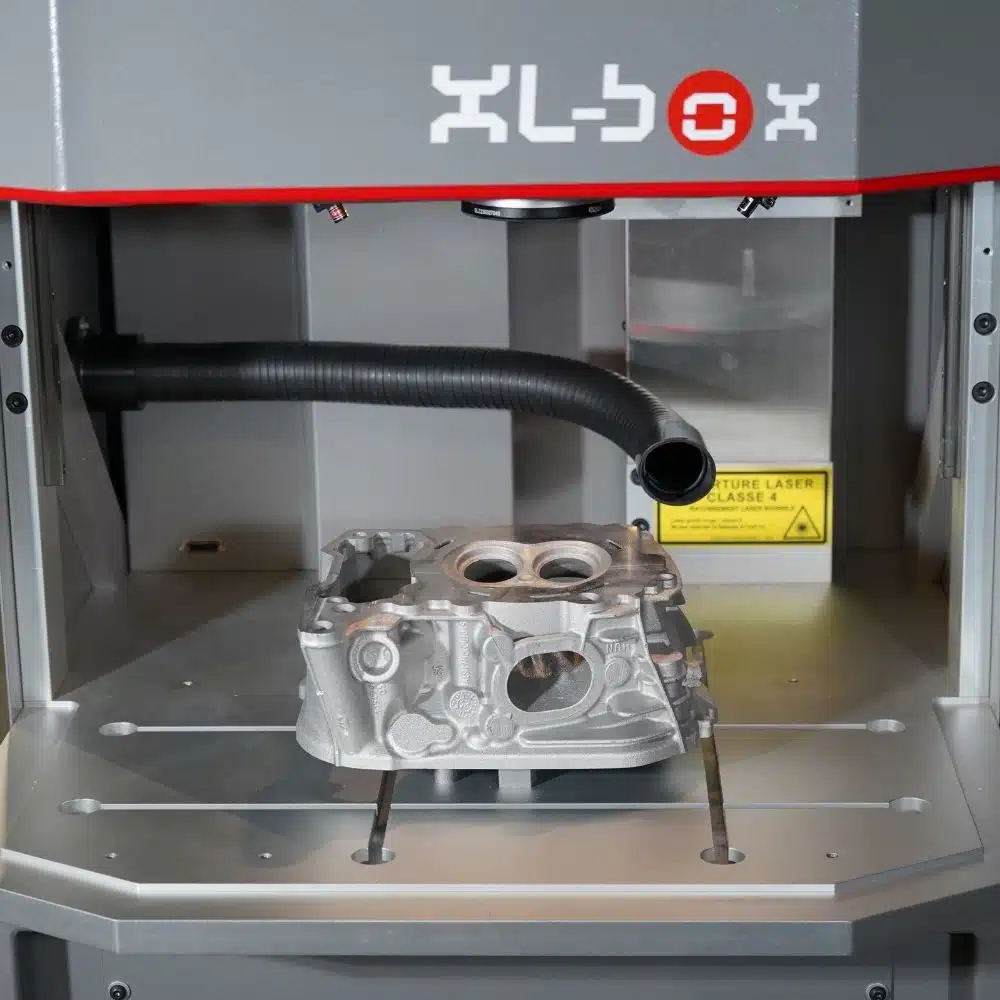

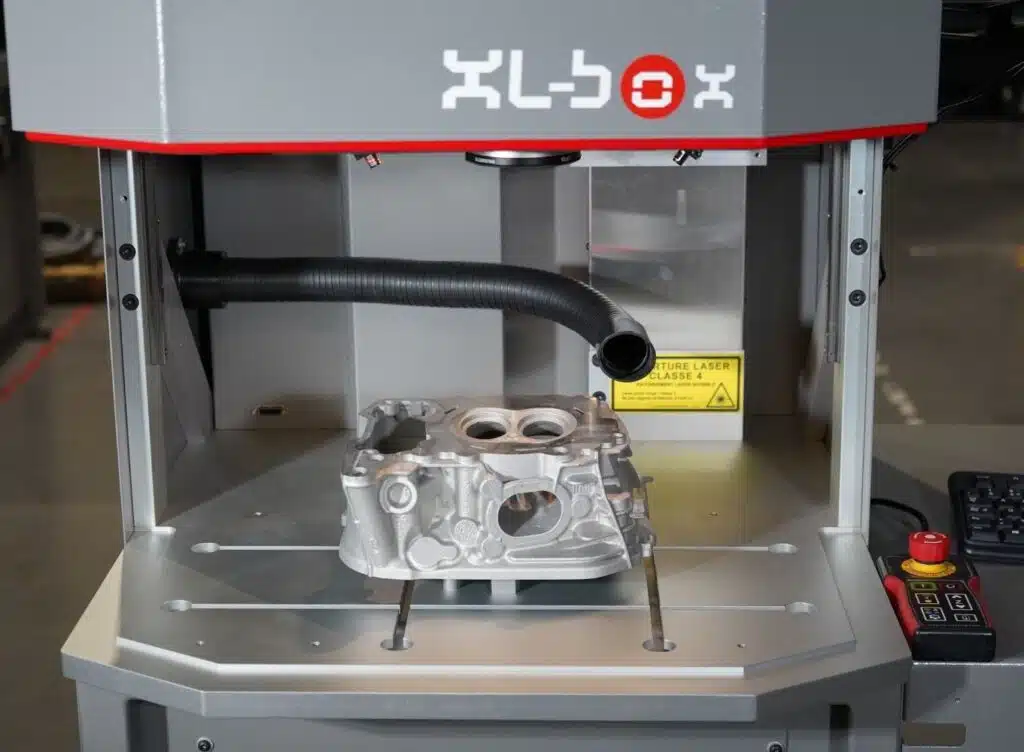

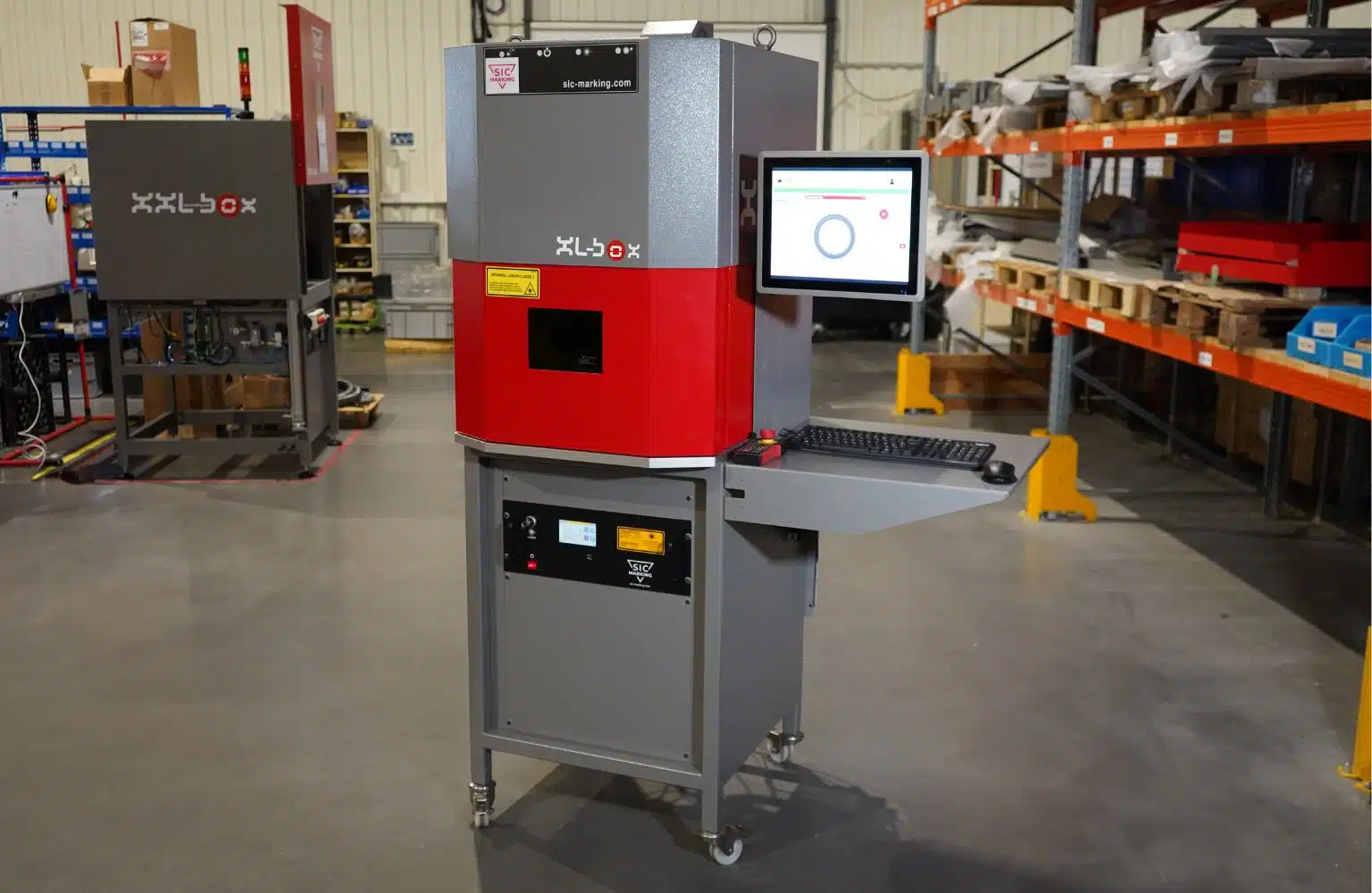

Utilisée en poste autonome, la station est extrêmement ROBUSTE ET ERGONOMIQUE pour l’opérateur, permettant un accès à une TRÈS GRANDE ZONE DE TRAVAIL (570*564 mm) par les 3 cotés.

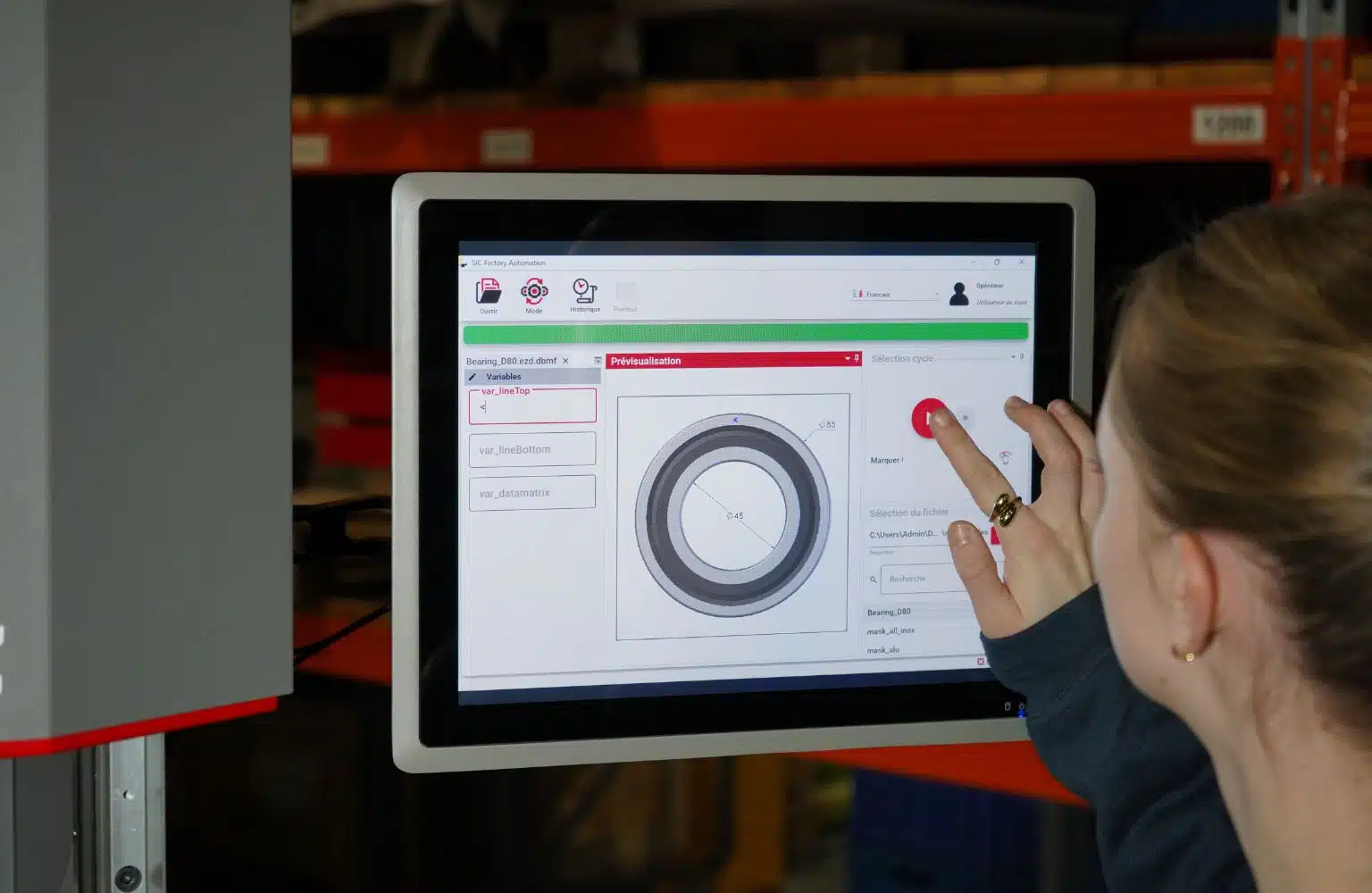

Son LOGICIEL DE PRODUCTION UNIQUE ET INTUITIF permet une utilisation facile, même par un personnel peu expérimenté en technologie laser.

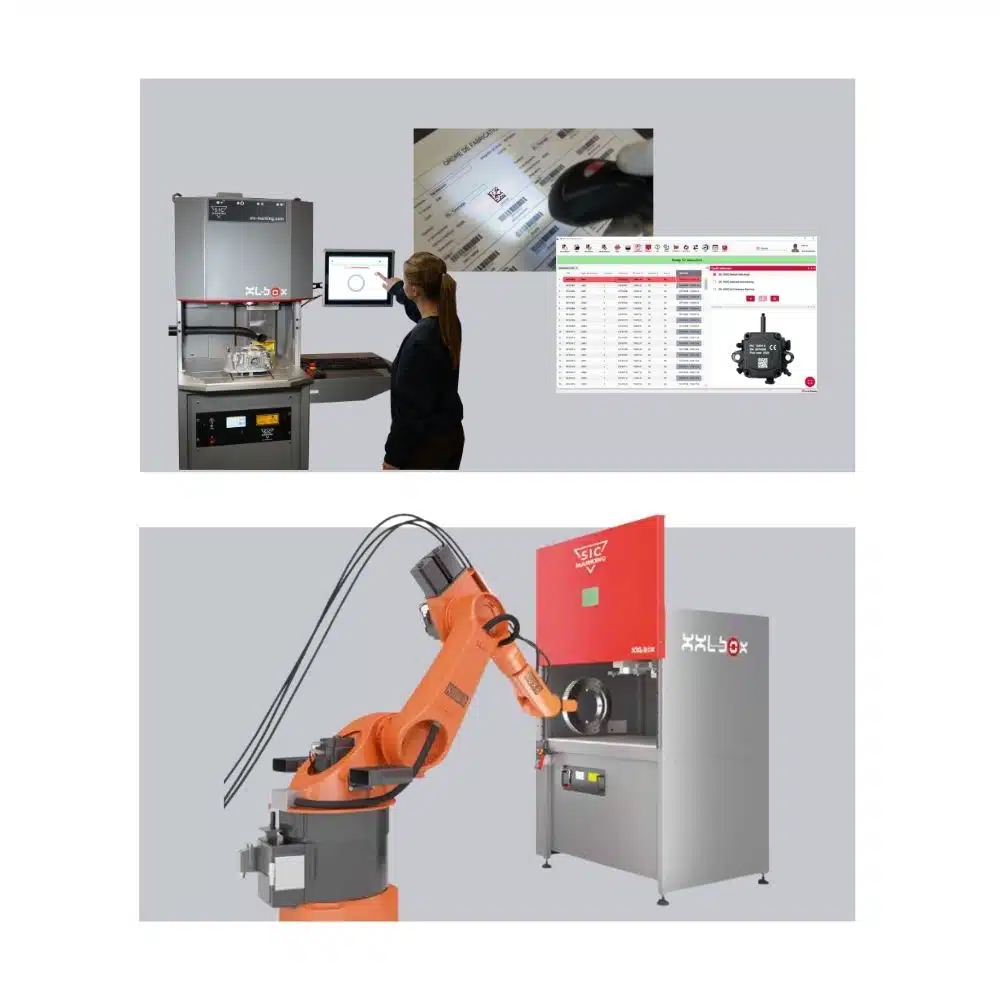

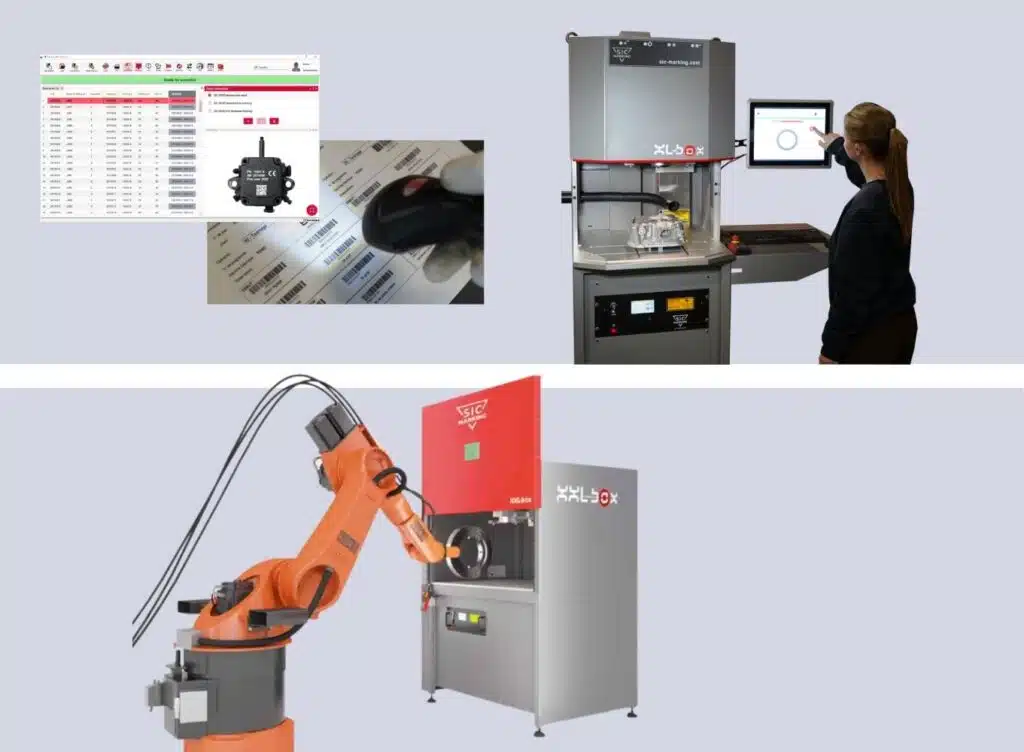

Quand le poste laser XL-BOX est  intégré dans une cellule robotisée, UNE SEULE ET UNIQUE CONNEXION À SON RACK DE COMMANDE laser permet à l’automate de l’îlot de gérer intégralement la station. Ce dernier peut ainsi communiquer les données de marquage, ouvrir et fermer la porte automatique pour charger et décharger les pièces, lancer le marquage ou encore mettre en route l’aspiration des fumées.



Les équipements du XL-BOX assurent une SECURITE MAXIMALE lors de son utilisation. Outre un caisson sécurisé en CLASSE 1 (norme EN 60825-1), le laser XL-BOX offre le NIVEAU DE SÉCURITÉ PL-E, LE PLUS ÉLEVÉ POSSIBLE SELON LA NORME ISO 13849-1.

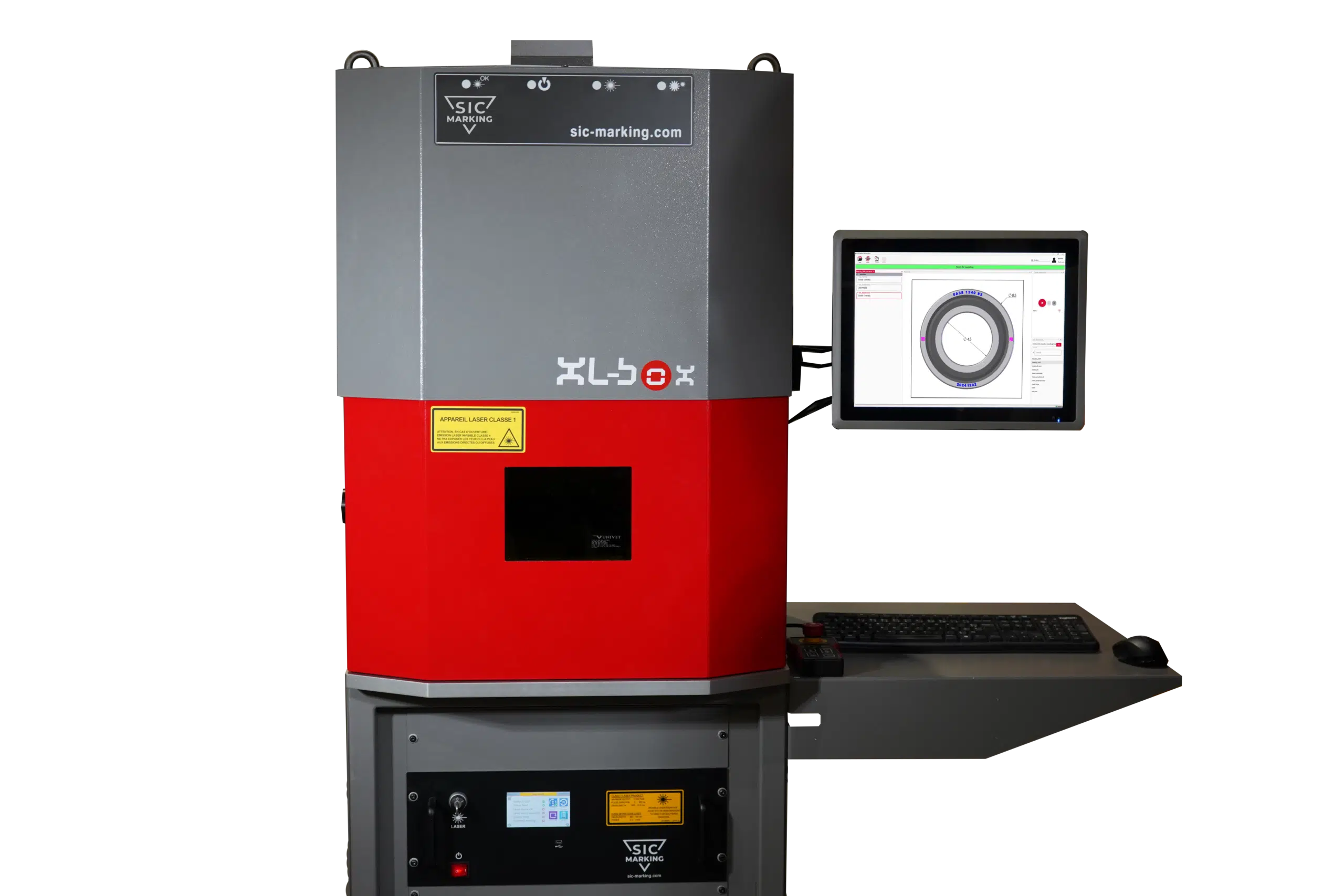

Des lampes LEDs intégrées dans le bandeau supérieur du caisson signalent l’état du système. L’intérieur de la zone de travail est éclairé par des LEDs pour des conditions de travail optimales pour l’utilisateur.

Le XL-BOX peut être vendue avec des roulettes et une tablette pour PC.

Zoom







OPTIONS POSSIBLES SUR DEMANDE



Redimensionnement du caisson, outillages spécifiques, mouvements supplémentaires (axe Z, axe rotatif, axe automatique)… peuvent être ajoutés selon vos besoins.



Le marquage 3D (permettant de marquer une ou plusieurs pièces de hauteurs différentes) ou le système de lecture intégrée sont également disponibles en options.

Caractéristiques mécaniques

Fenêtre de marquage

60 x 60*mm – 100 x 100 mm – 170 x 170mm – 220 x 220*mm – 300 x 300*mm (*nous consulter)

Dimensions externes (l x p x h)

655 x 755x 995 mm

Zone de travail

570 x 564 mm

Dimensions des pièces marquées

Hauteur maximum 370 mm, Longueur maximum 570 mm

Sécurité

Fermeture sécurisée du caisson classe 1 (norme EN 60825-1)

Caractéristiques électroniques



Source

Laser fibré dopé Ytterbium SIC Marking

Mode opératoire

Pulsé (fréquence variable)

Longueur d’onde

1064 nm

Longueur de fibre optique

3 m

Puissance moyenne

20W, disponible en 30W

Focalisation

Pointeur laser intégré

Refroidissement

Par air uniquement

Logiciel de pilotage





Logiciel

SIC Laser PC

Réglages

Plusieurs réglages de stylet (vitesse, puissance, fréquence …)

Options de police

True Type, code barres 1D, Datamatrix 2D

Importation

Images (.bmp, .jpg) et fichiers vectoriels (.plt, .dxf, .ai)

Marquage

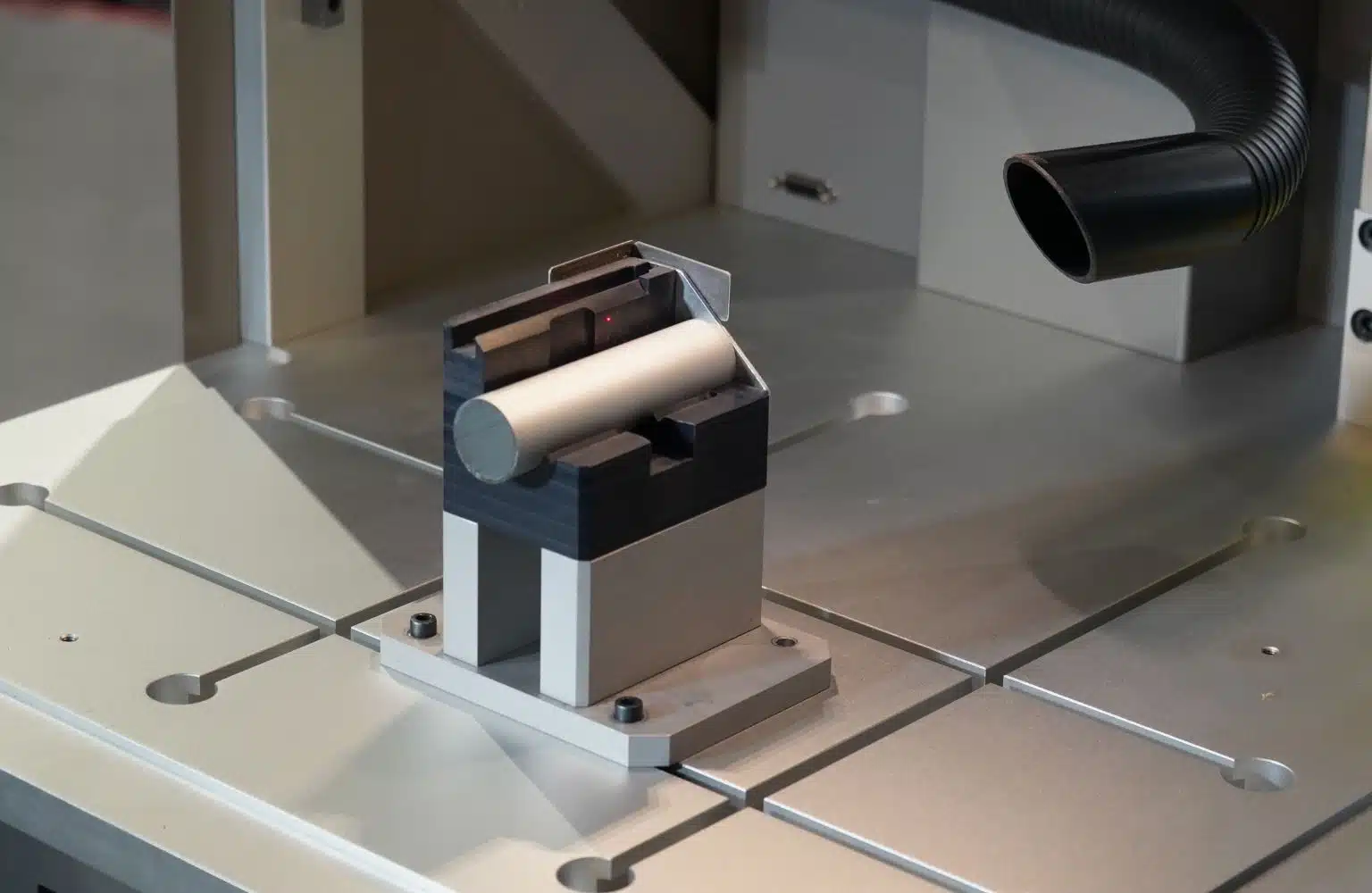

Pièce cylindriques

Fonction de base de données

lien avec des fichiers externes (.txt, .xls)

Entrée / Sortie

Intégrée

Utilisation

Créer et éditer des fichiers de marquage (dessin, texte, code à barres, Datamatrix…)

Options

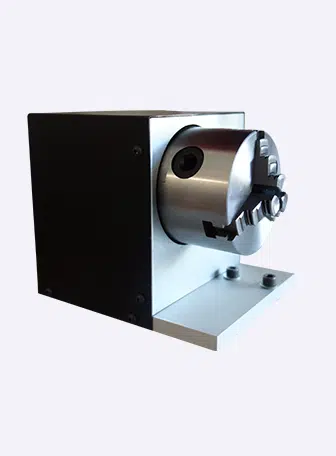

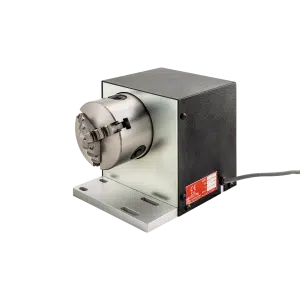

AXE D ROTATIF

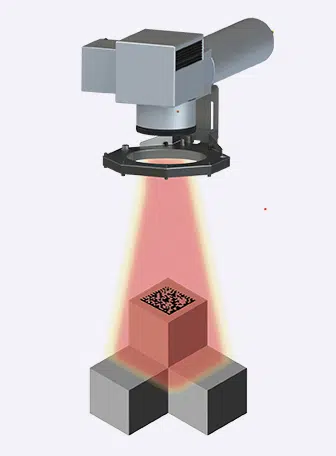

FONCTION LECTURE INTÉGRÉE

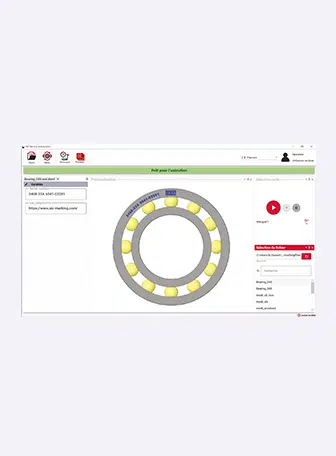

LOGICIEL SIC FACTORY AUTOMATION

Contactez-nous



Besoin d’information ?
Prenez contact avec l’un de nos experts !

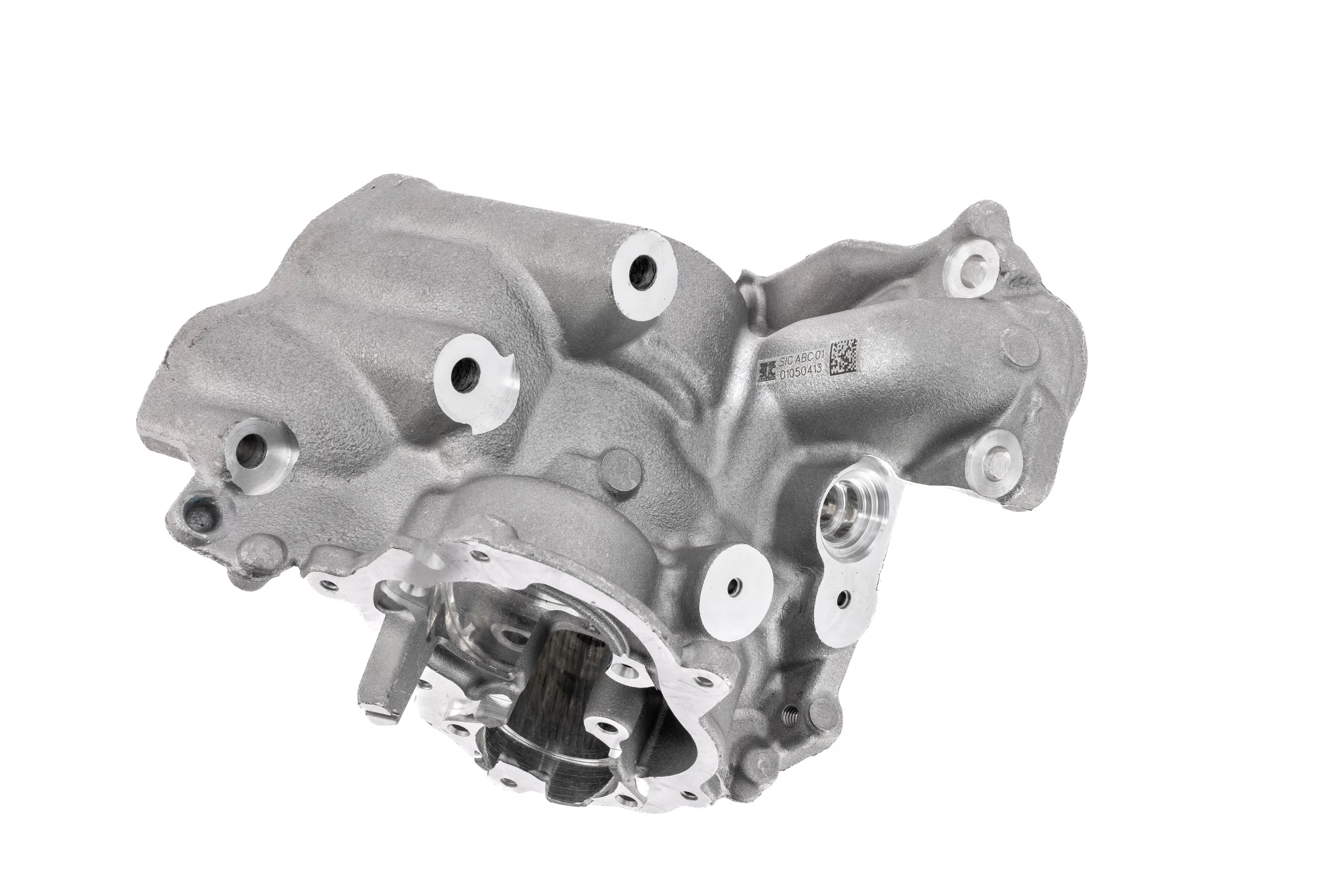

Cas d’application
