Machine de marquage

I 143





Grande fenêtre de marquage
Marquage très haute qualité codes 2D
Usage intensif

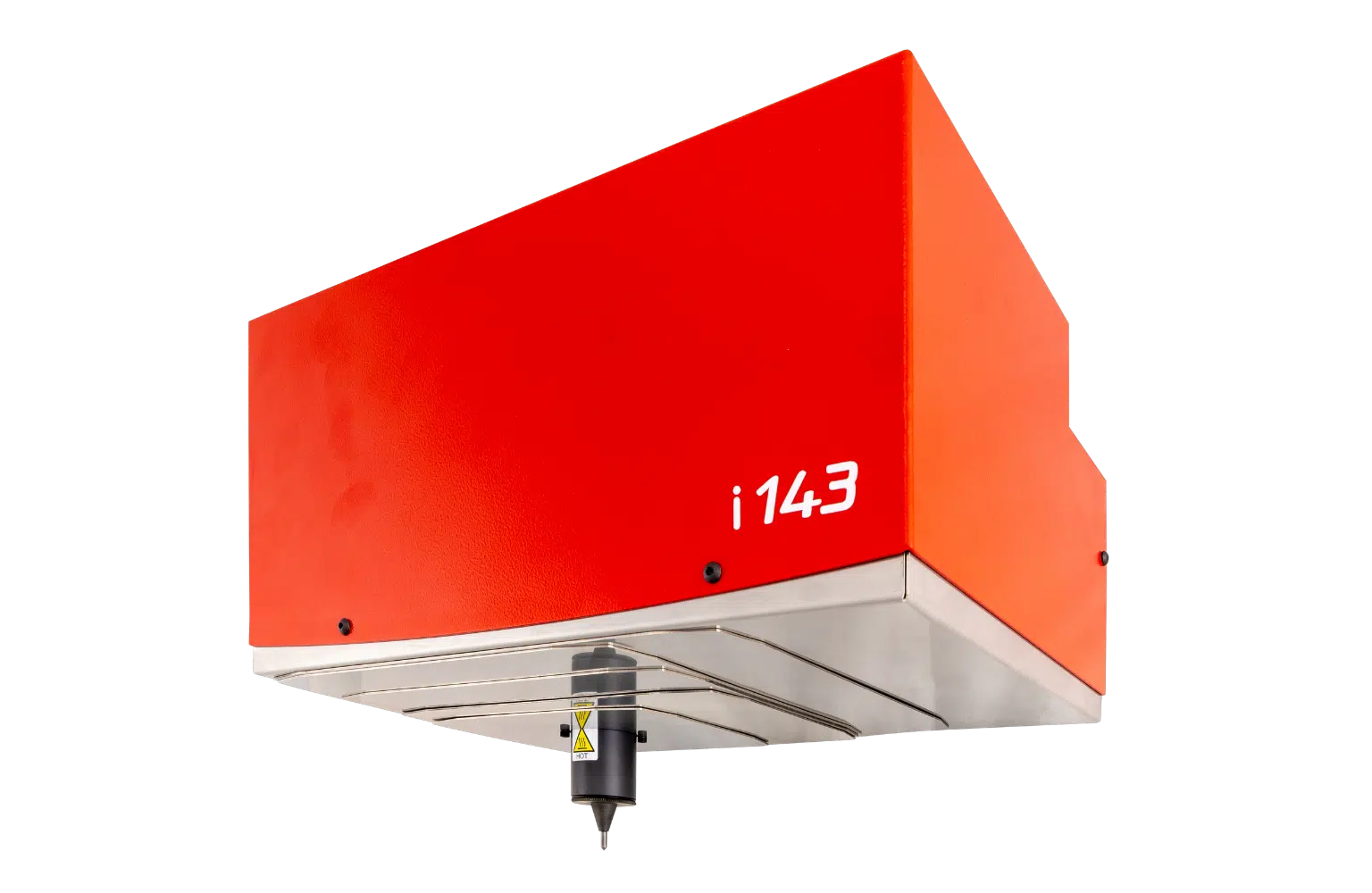

Macchina di Marcatura Integrabile a Micropercussione i43 con 4 lati di montaggio
Description

L’I 143 est une machine de marquage par micro-percussion électromagnétique, elle peut marquer tous types de pièces industrielles grâce à son grand champ de marquage : 150x100mm.

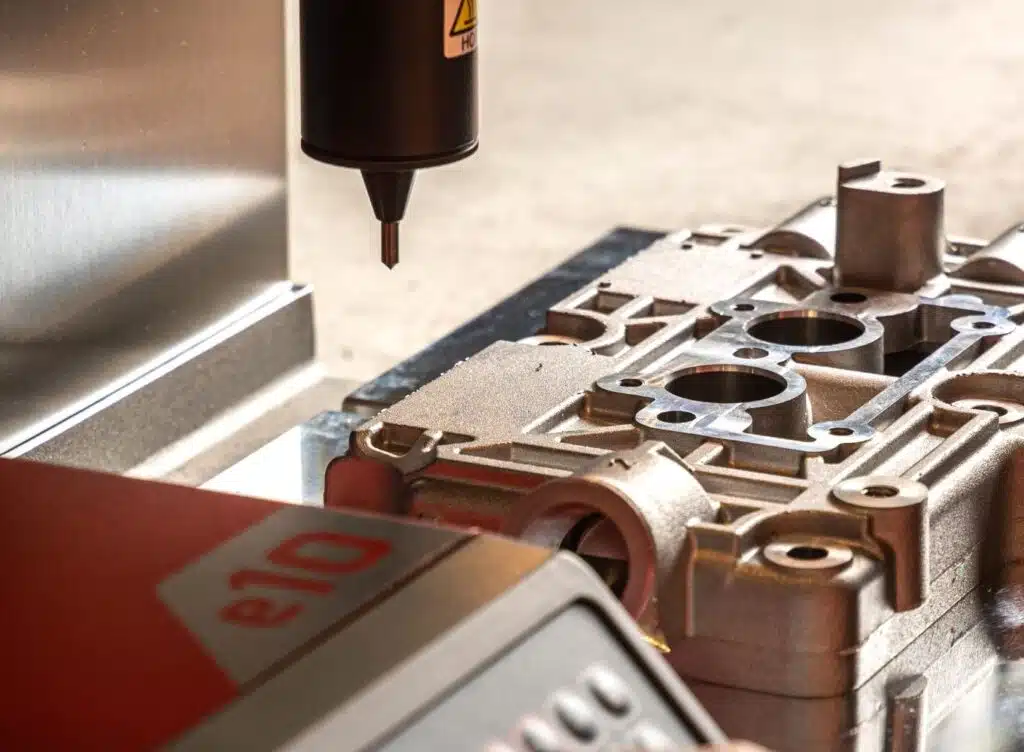

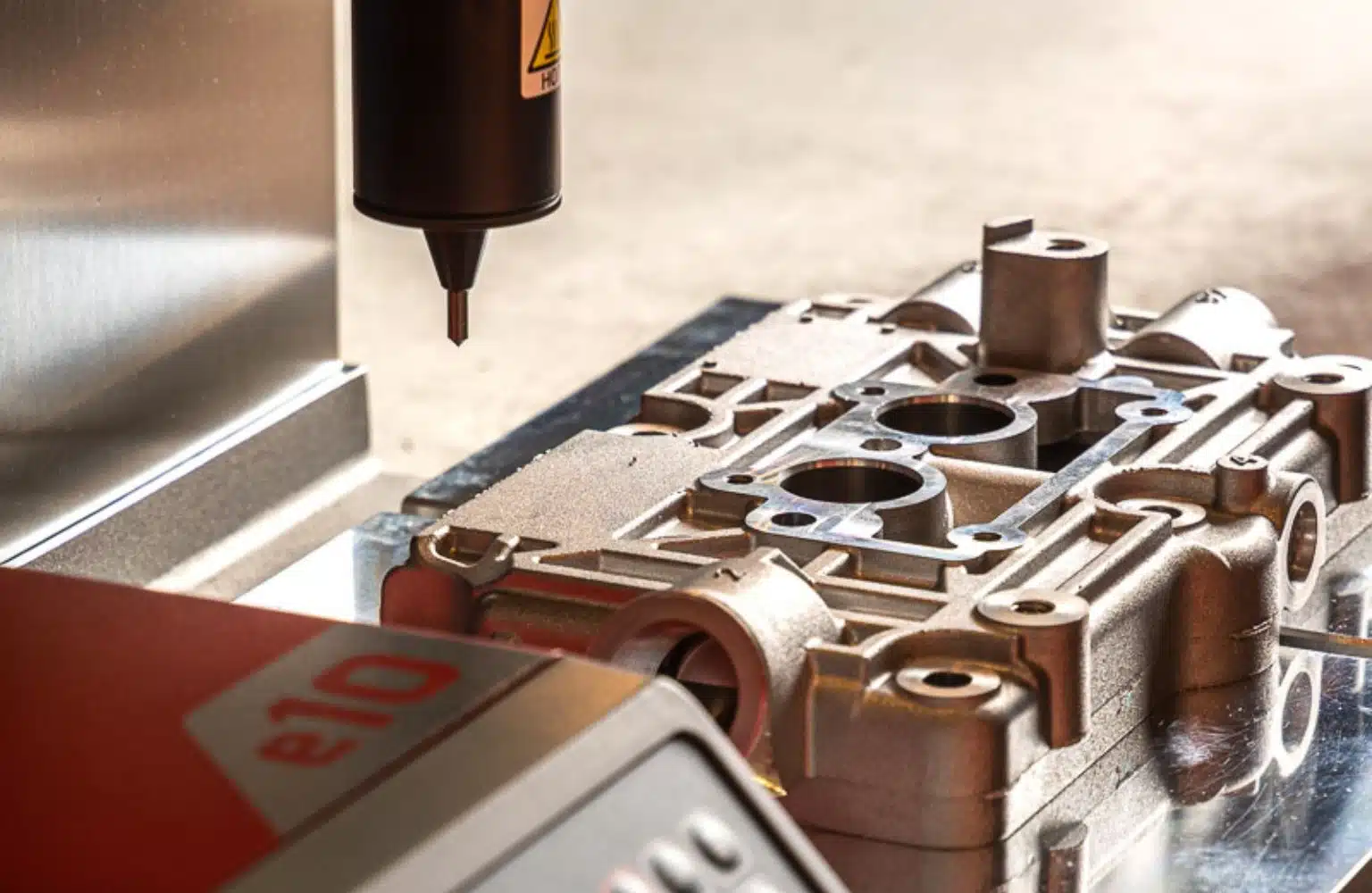

L’I 143 est une machine de marquage par micro-percussion conçue pour être facilement intégrée sur des lignes automatisées en milieu industriel. Elle est aussi, grâce à la précision de son pilotage électromagnétique et sa table croisée, la plus adaptée au marquage de codes 2D de très haute qualité (datamatrix).

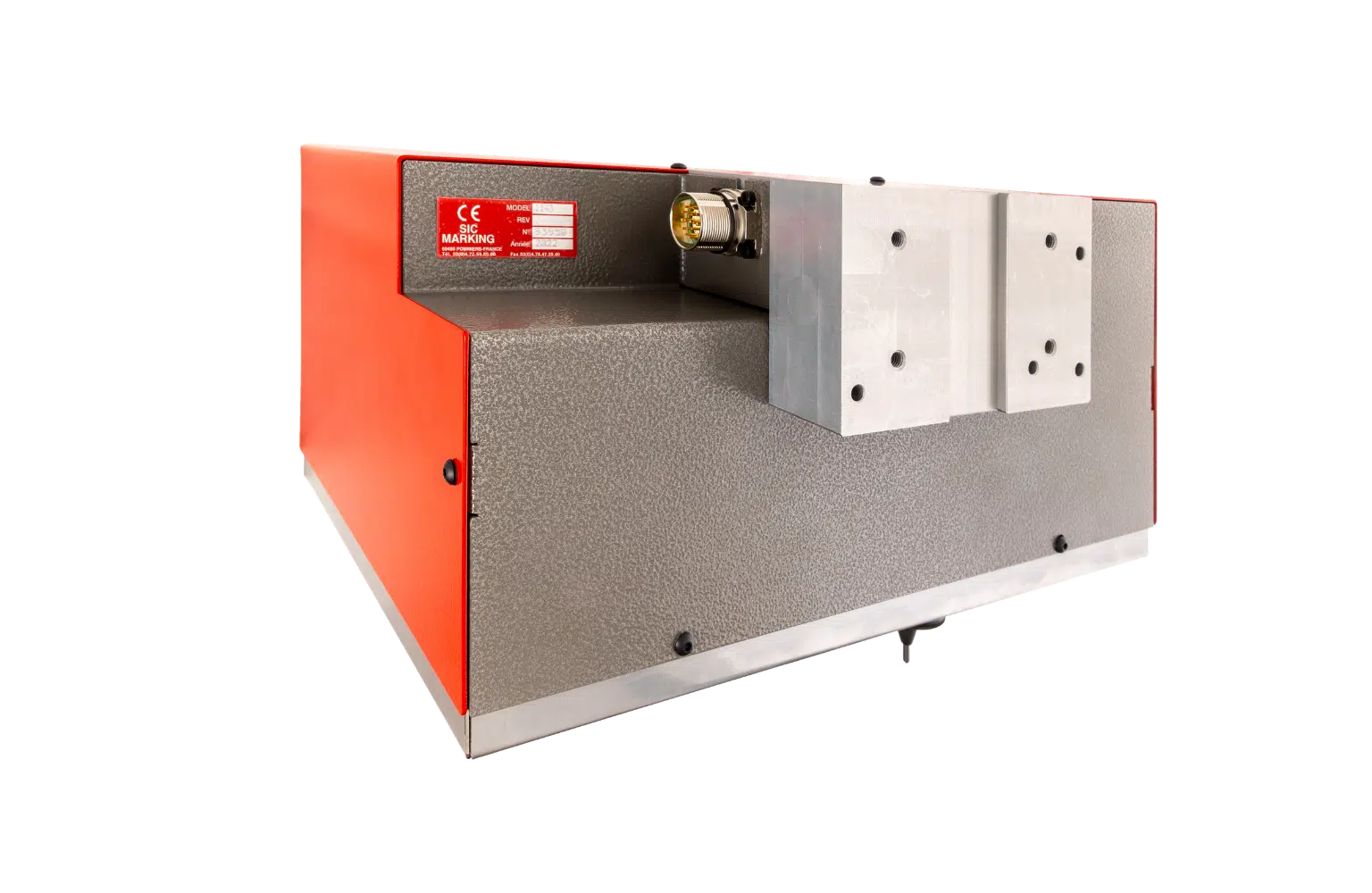

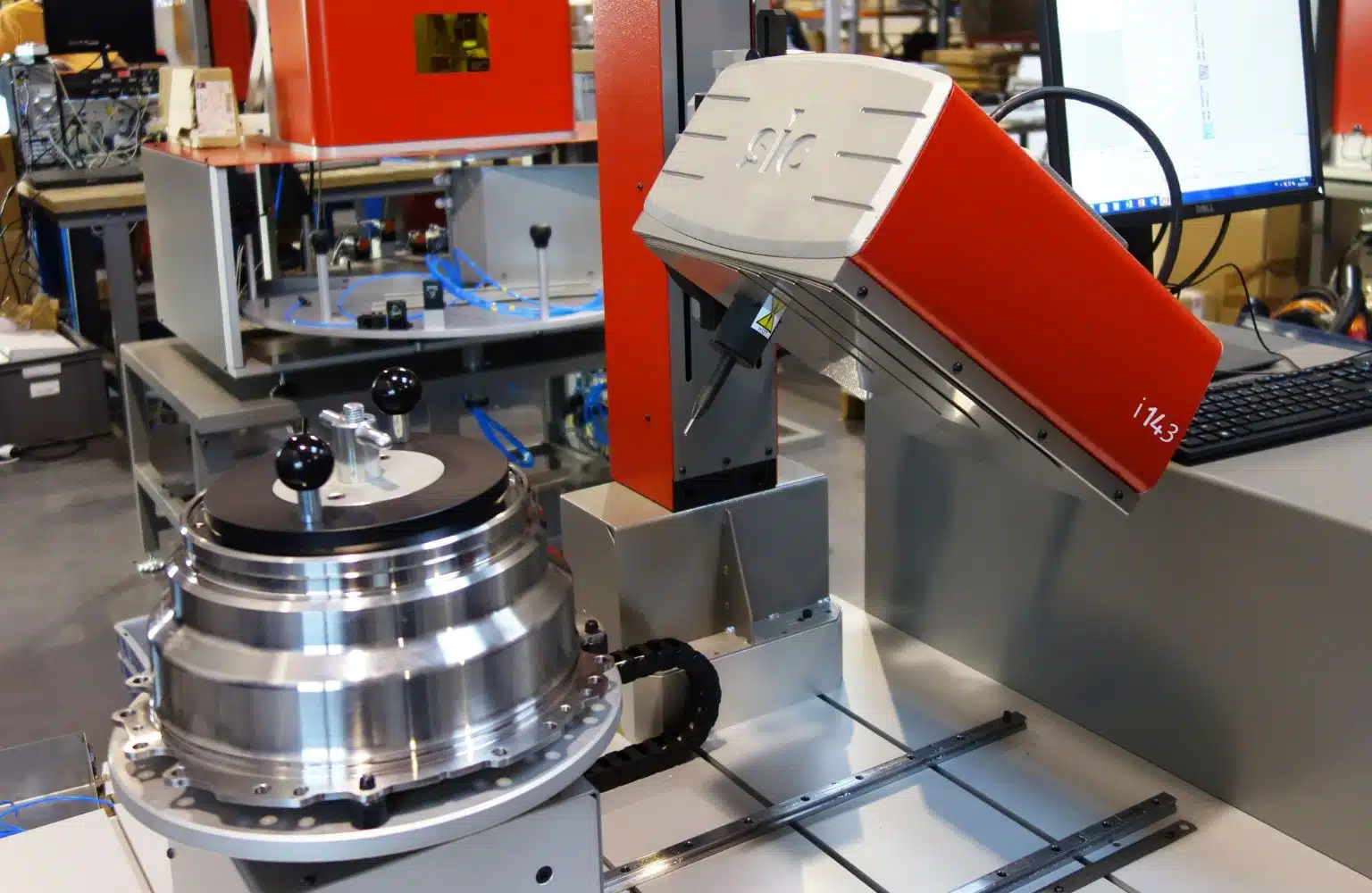

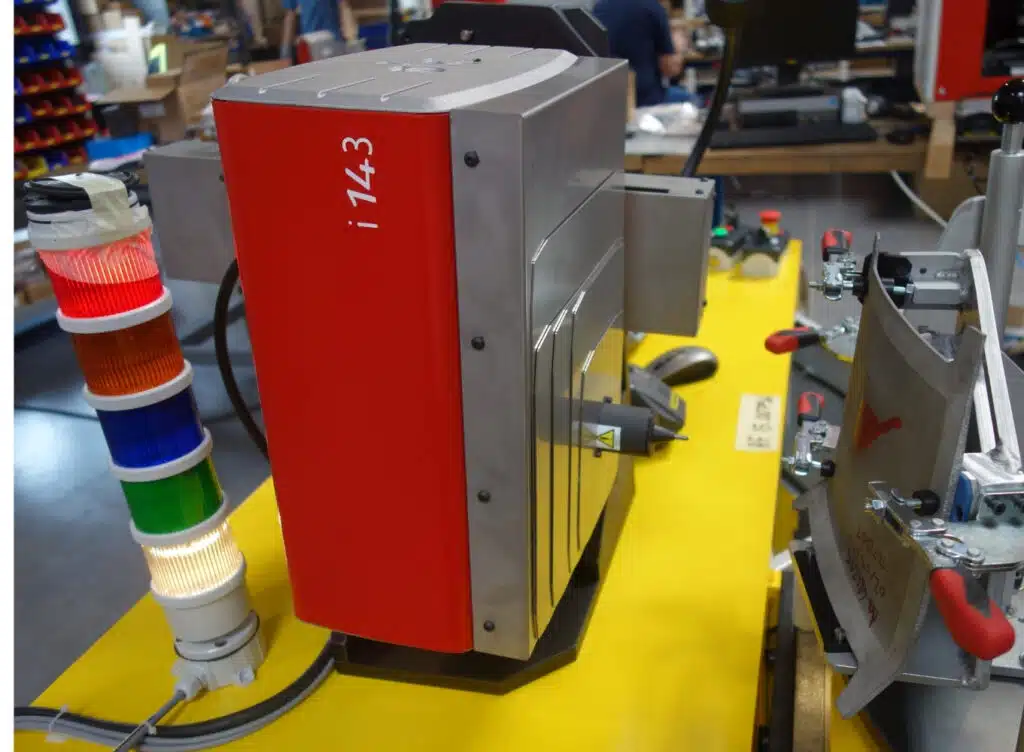

Cette machine intégrable est utilisable sur une chaîne de production quelle que soit la position souhaitée. Le connecteur de l’I 143 peut lui aussi être déplacé sur la face latérale pour s’adapter aux contraintes éventuelles d’une ligne de production.

Sa mécanique robuste est protégée des projections comme l’huile ou la poussière par un soufflet qui permet aussi une utilisation plus simple en milieu industriel.

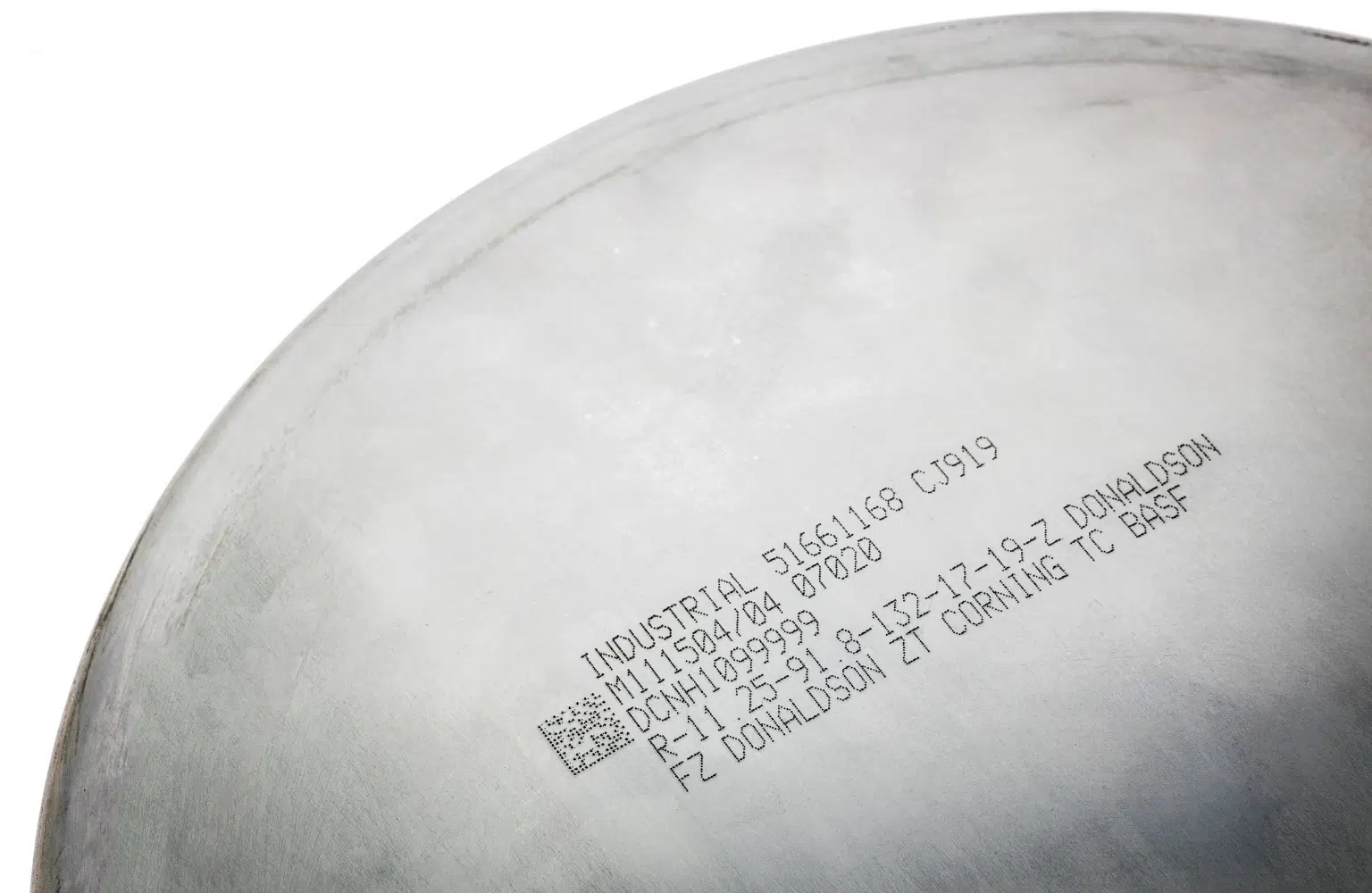

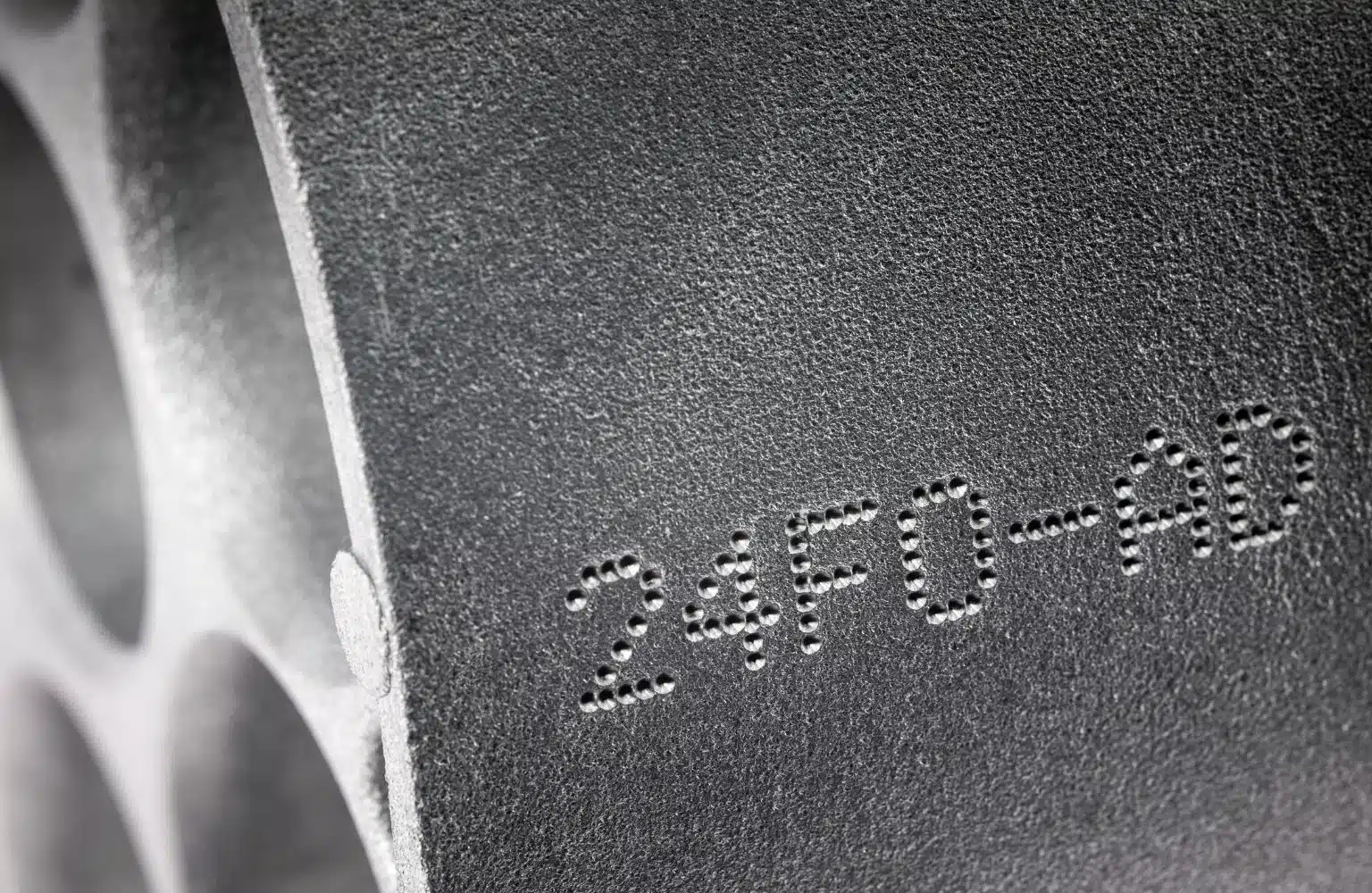

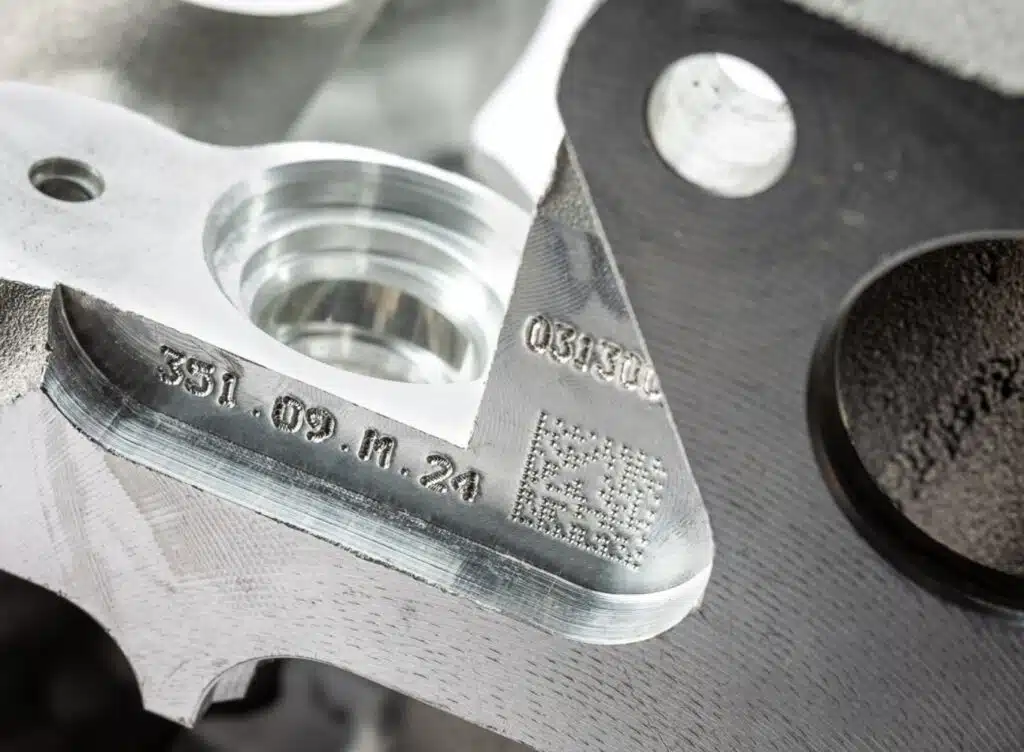

Le marquage de l’I 143 peut prendre la forme de texte alphanumérique, de logo et des codes 2D Datamatrix. La technologie micro percussion assure un marquage fiable et inaltérable directement dans la matière grâce à un stylet en carbure de tungstène réalisant une succession d’impact à une cadence très élevée.



La technologie de pilotage électromagnétique permet de marquer des pièces de formes et d’états de surface divers : surfaces planes, concaves, convexes, circulaires, brutes et usinées. Elle ne nécessite qu’une alimentation électrique.

Zoom

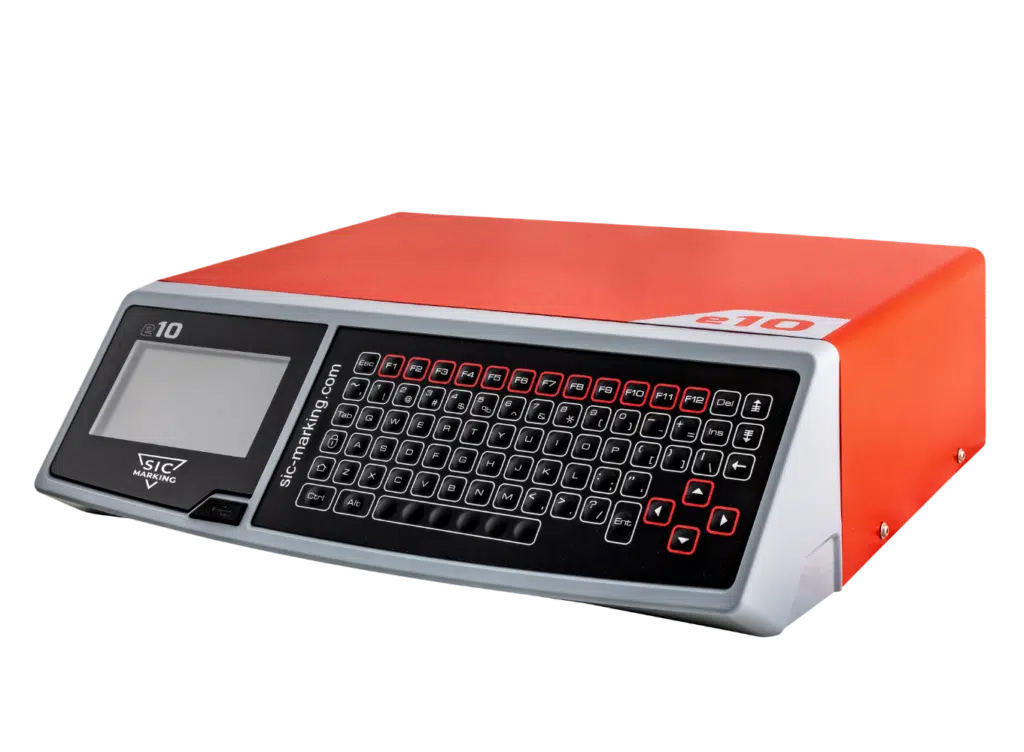

Puissant et complet, l’E 10 peut être complété de cartes otionnelles complémentaires telles que des cartes de communication Profinet, Profibus, Ethernet IP
ou des cartes de pilotage d’axes (translation ou rotation)



Sa variante E 10 R est idéale pour la gamme intégrable grâce à son encombrement réduit et sa fixation verticale qui permettent de le monter dans une armoire électrique standard.

Caractéristiques mécaniques

Fenêtre de marquage

150 x 100 mm

Dimensions

349 x 292 x 268 mm

Poids

12 kg

Câble de connexion

5m, jusqu’à 15m en option

Stylet

Carbure de tungstène 60 mm (80 mm en option)

Soufflets protection

Inox

Axe Z automatique

Fonction Autosensing en option

Caractéristiques électroniques

Dimensions

112 x 380 x 222 mm ou 140 x 380 x 222 mm avec Kit rail DIN (option)

Poids

5 kg

Écran LCD

95 x 54 mm

Clavier

Qwerty avec membrane étanche

Puissance

300W

Alimentation

Monophasé, 85 à 260 VAC, 50-60Hz

Nombre d'axes contrôlés

2 (3ème et 4ème axe en option)

Logiciel de pilotage

Fichiers de marquage

Plus de 2000

Mémoire

7110 Ko

Caractères alphanumériques

Nombre série, horodatage

Logos

Création depuis le logiciel PC

Datamatrix

Jusqu’à 348 caractères, 48 x 48 cellules

Polices

Arial, Courier, OCR et OCRA

Style

Angulaire, Radial, Inversé et Miroir

Vitesse

Jusqu’à 5 caractères par seconde

Taille de caractère

De 0.1 mm à 99 mm

Force de l'impact

9 niveaux

Profondeur

Jusqu’à 0.5 mm

Résolution des points

0.05 mm

Course maximale du stylet

Jusqu’à 8 mm

Gestion des équipes

10 maximum

Protection par mot de passe

3 niveaux de sécurité

Fonction historique

Protégé par mot de passe

Aide à la maintenance

Composant Auto-Diagnostique

Langues disponibles

17

COMMUNICATION
Ports

RS232, RS422, USBx2, RS485, Profibus et Ethernet en option

Entrées/Sorties

16

Entrée clavier externe

USB

Sortie externe

5V-0.5A et 24V-0.5A

Logos

Logiciel de création et de transfert

Sauvegarde de fichier sur PC

Logiciel PC ou clé USB

Lien base de données

Option

Options

AXE Z NUMÉRIQUE 50-250 MM

AUTOSENSING

CONTROLEUR E10 R
