Machine de marquage

I 124S

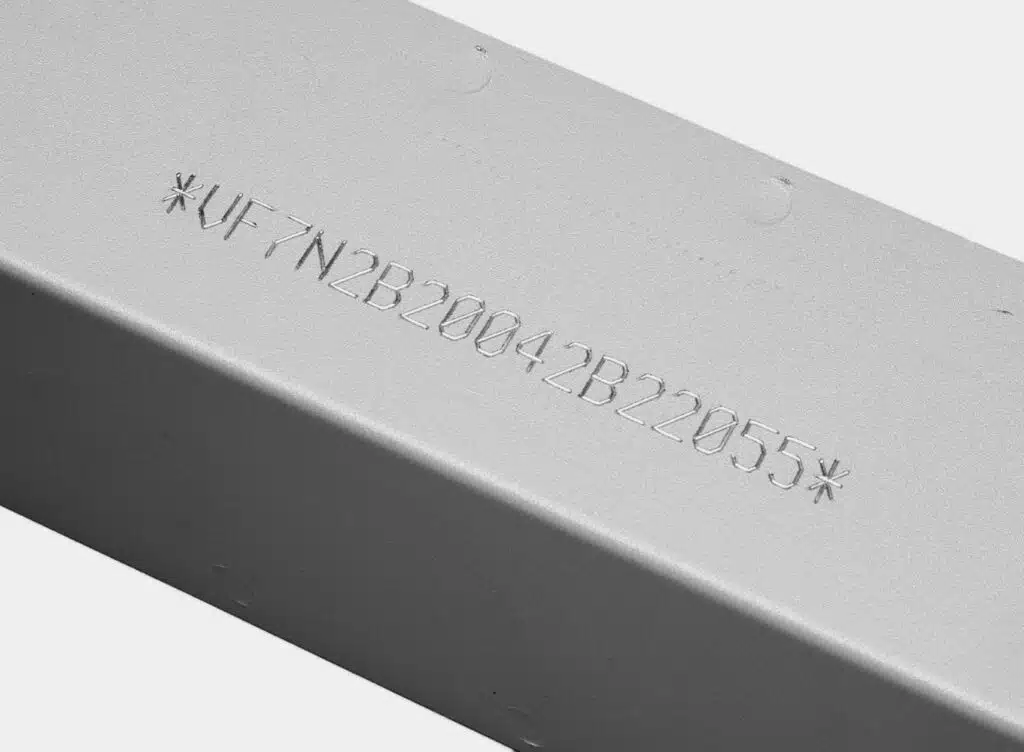

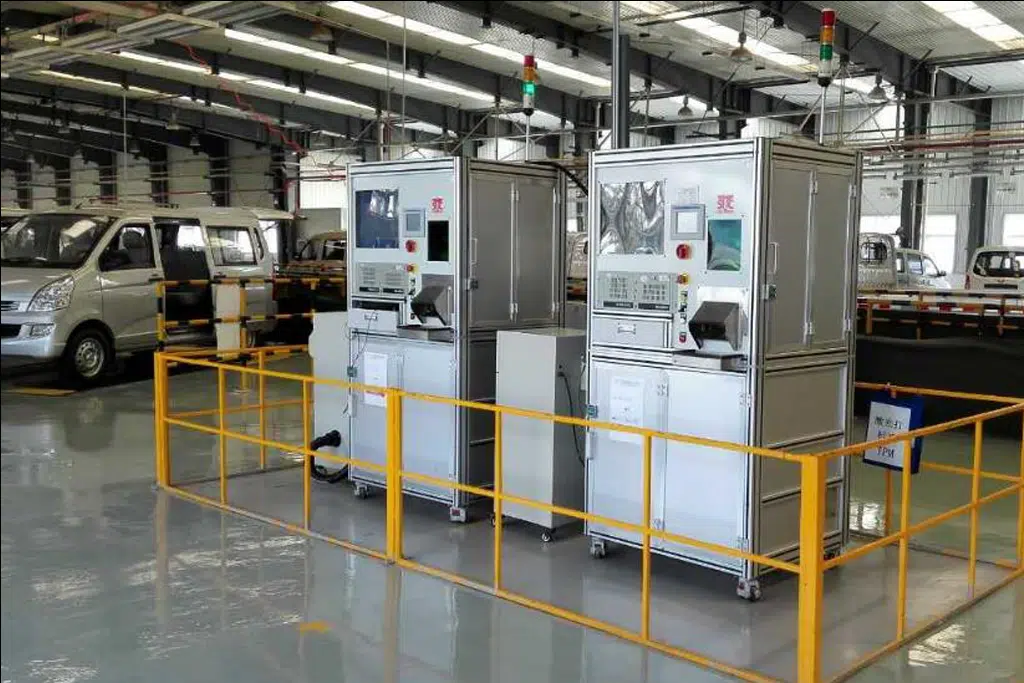

Marquage VIN
Large fenêtre de marquage
Fortes cadences

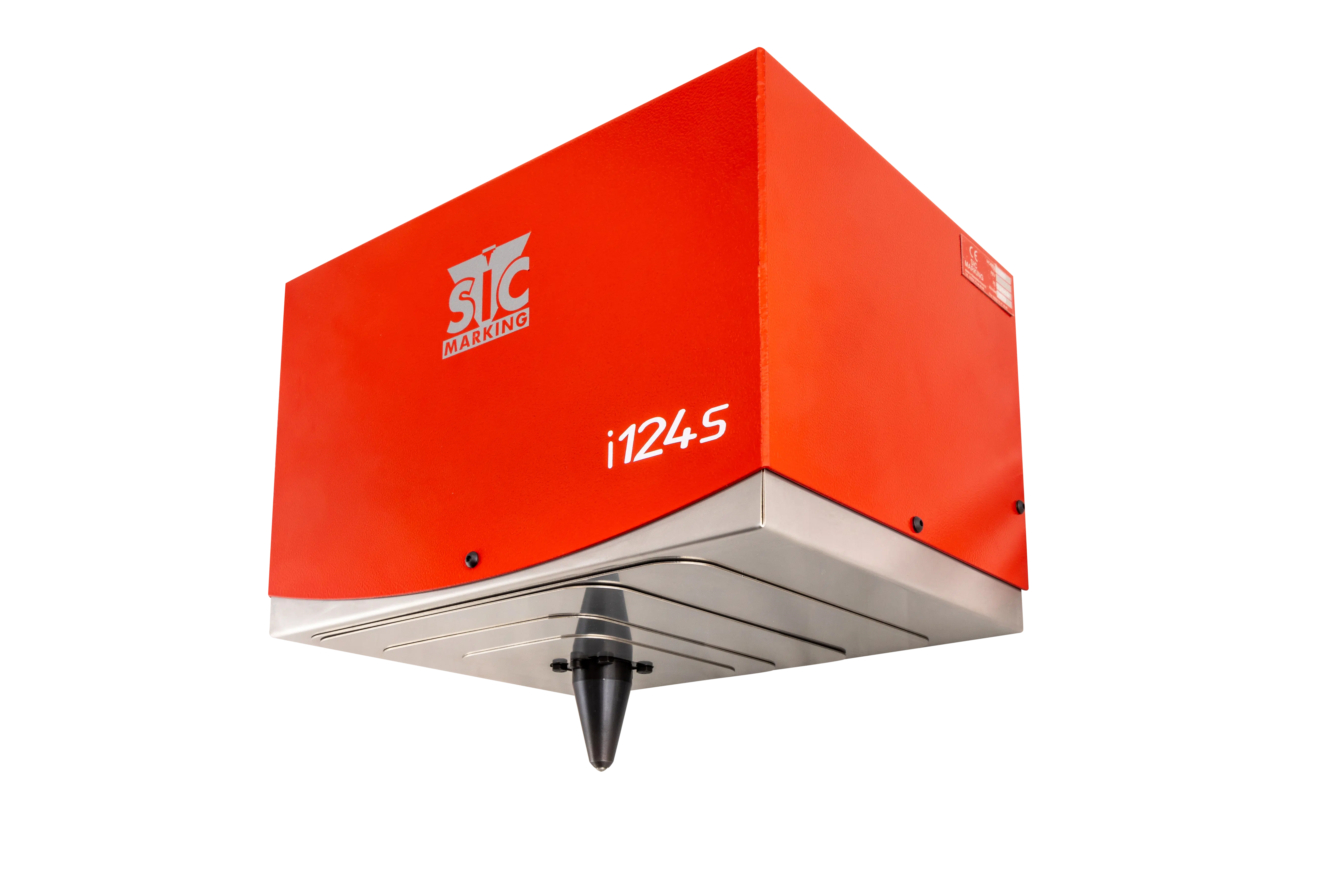

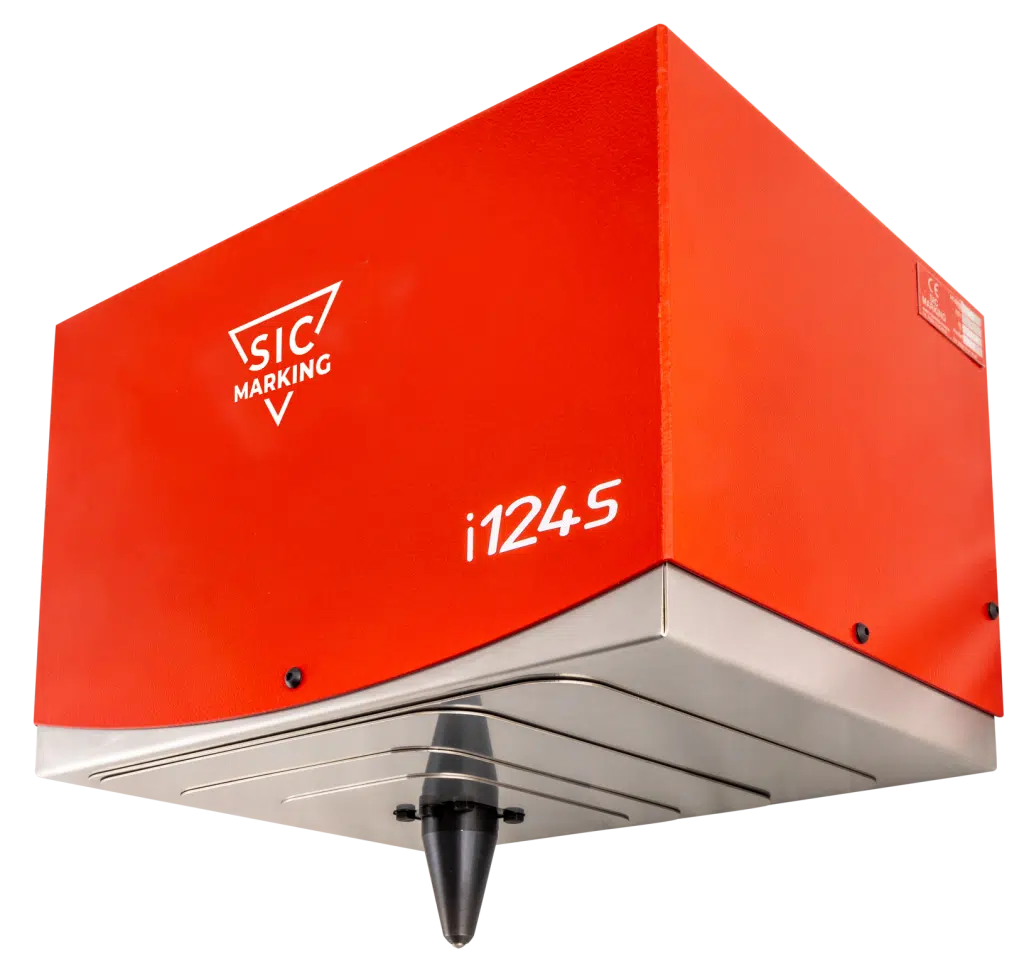

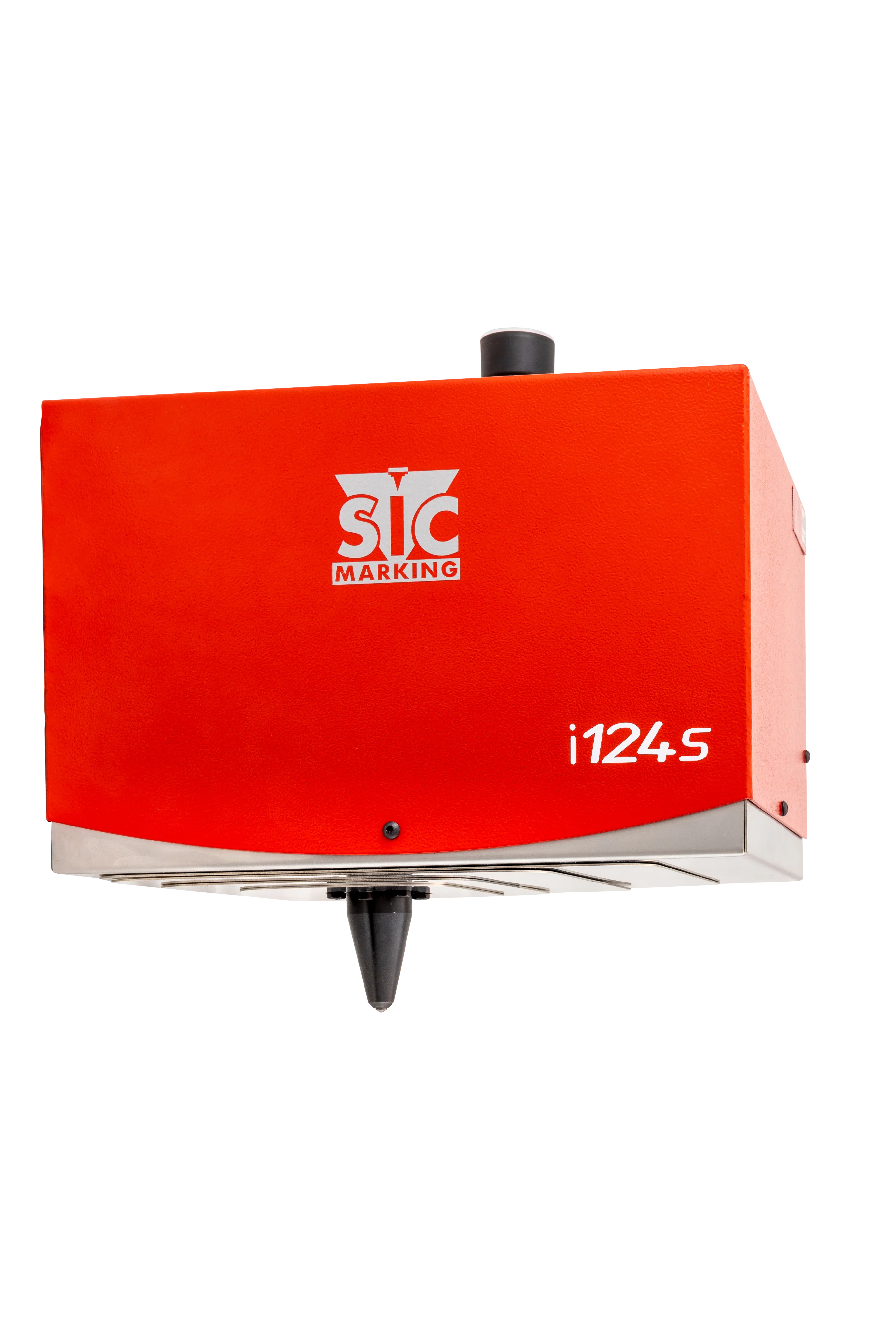

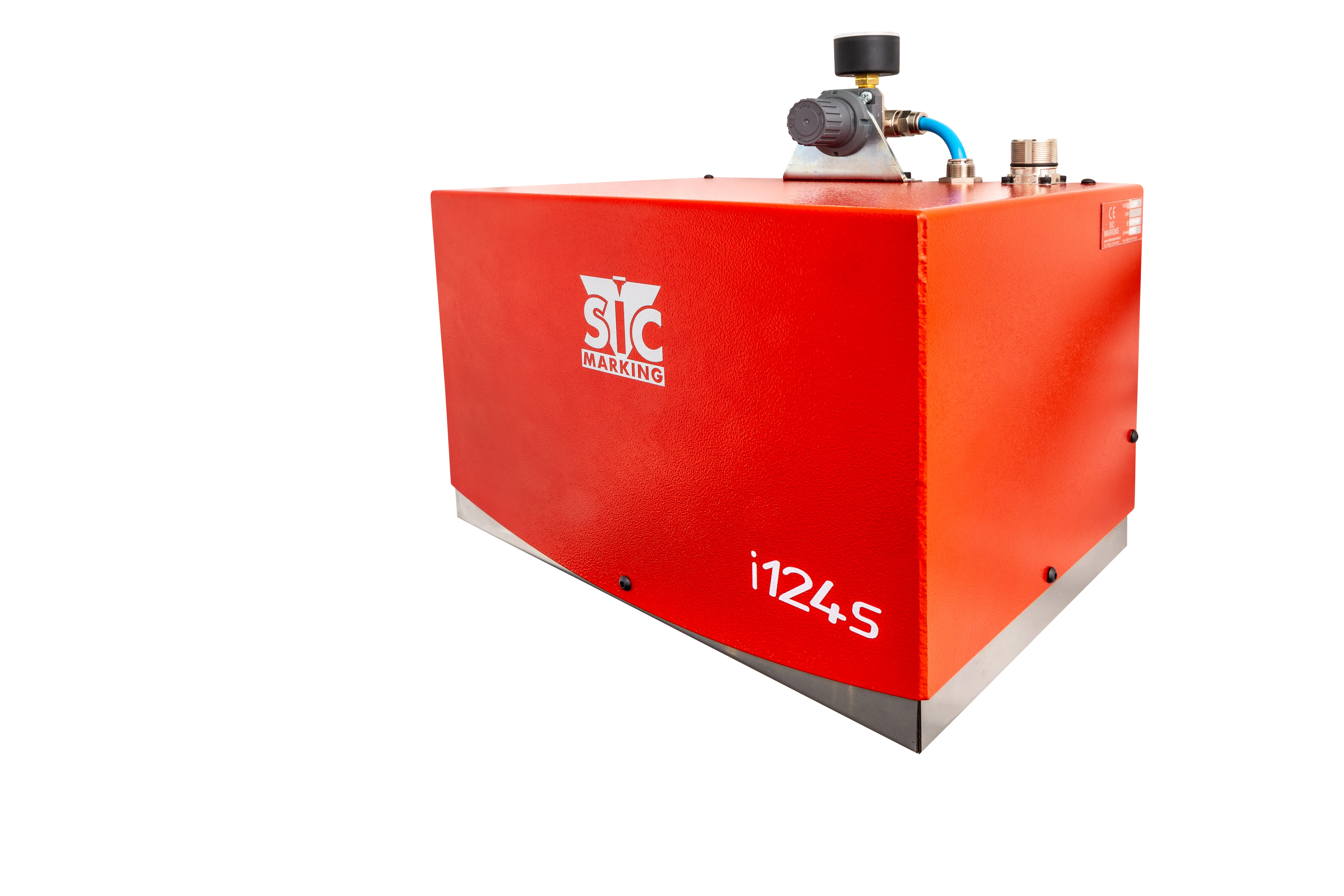

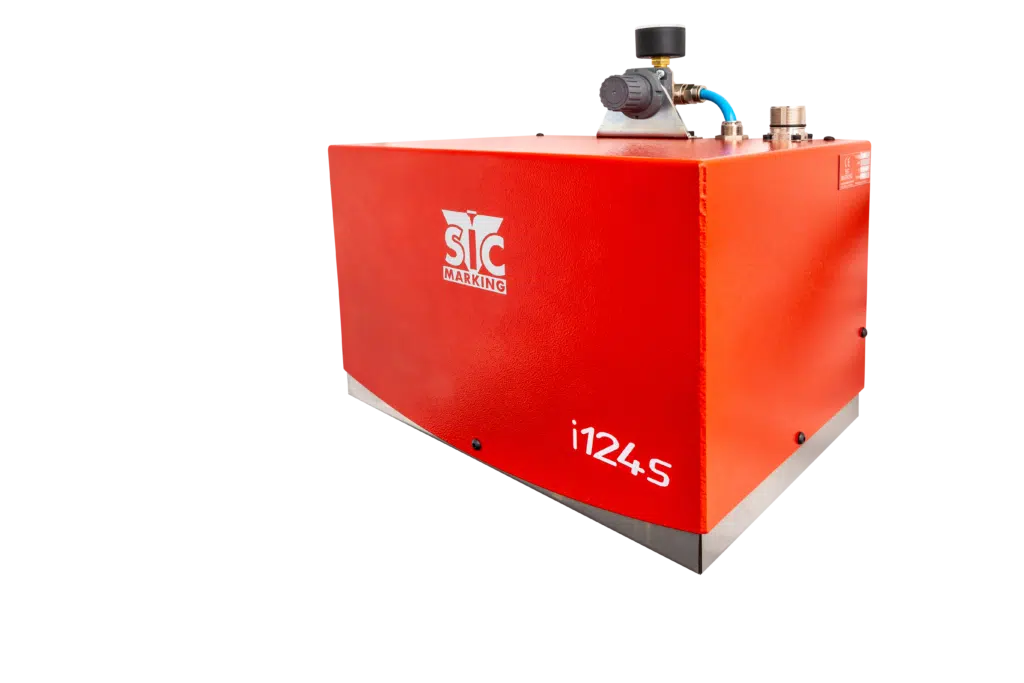

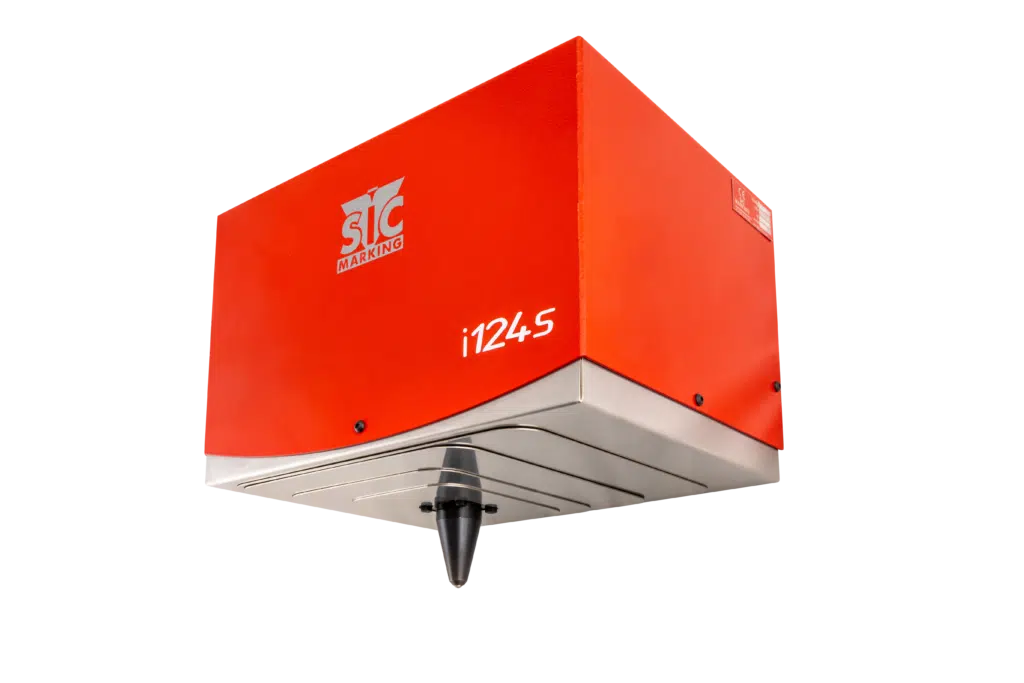

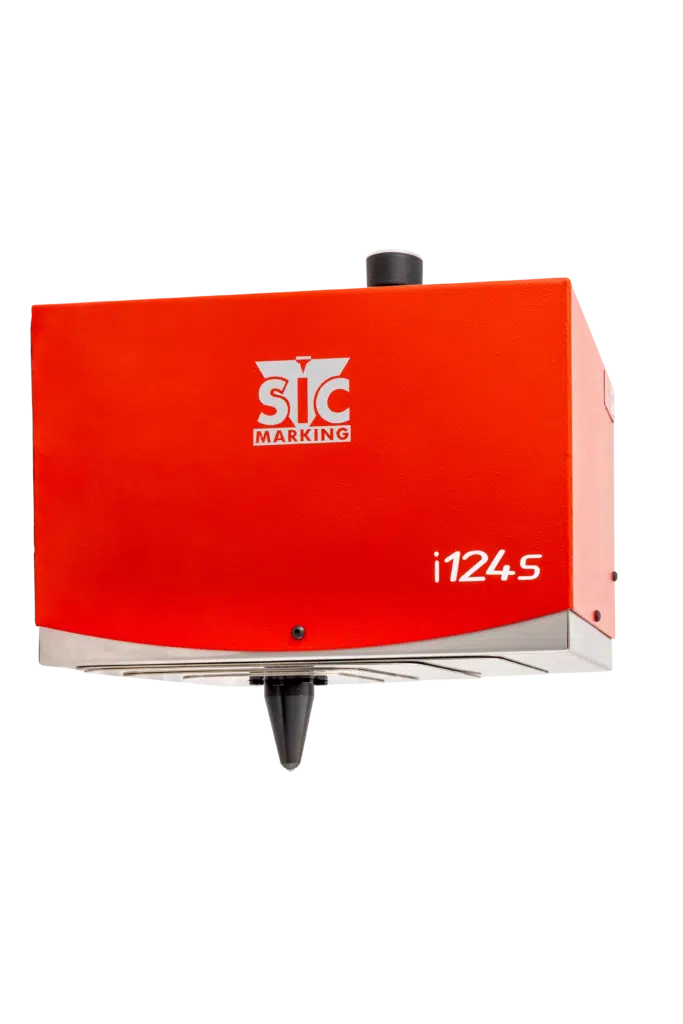

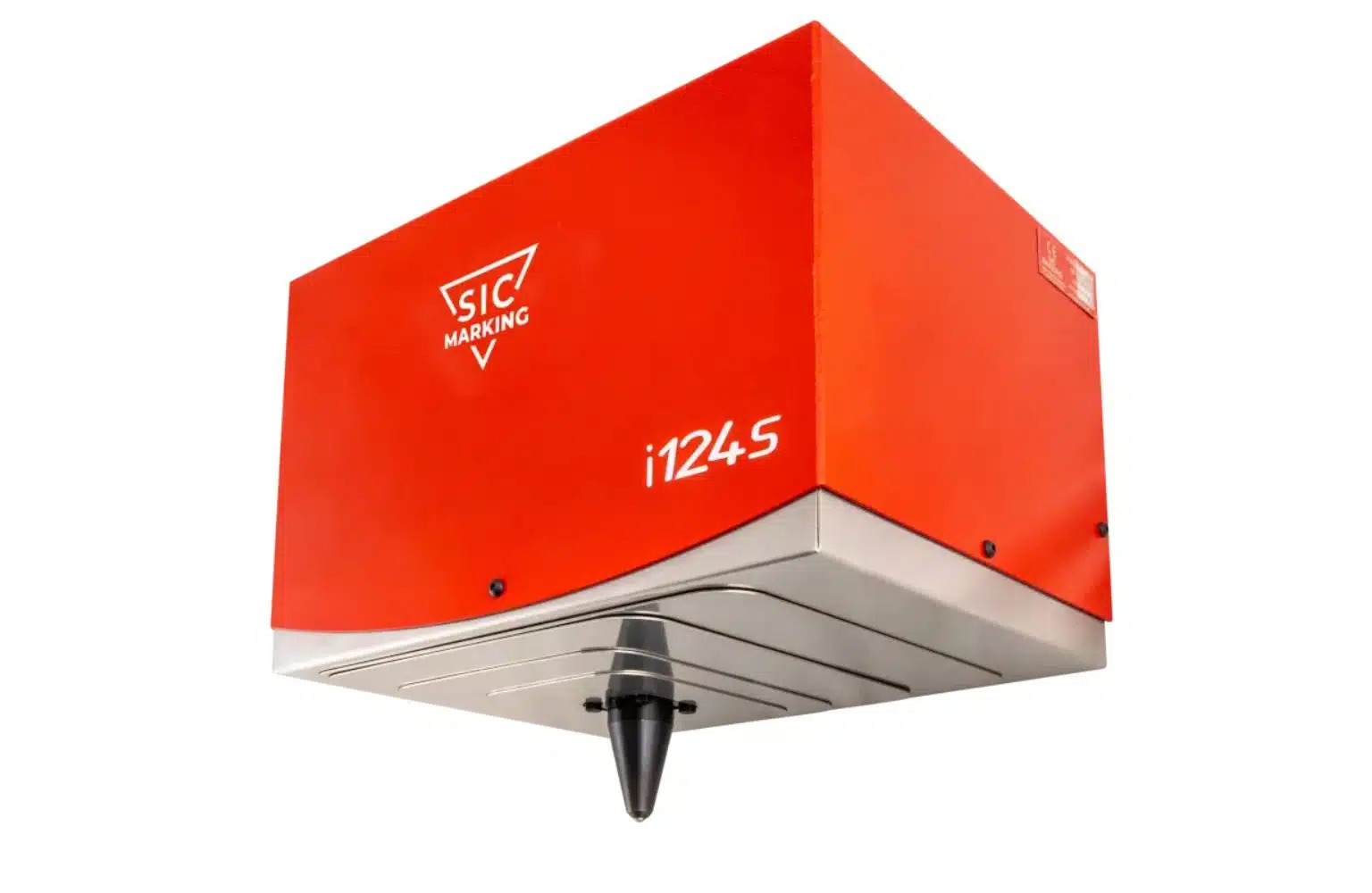

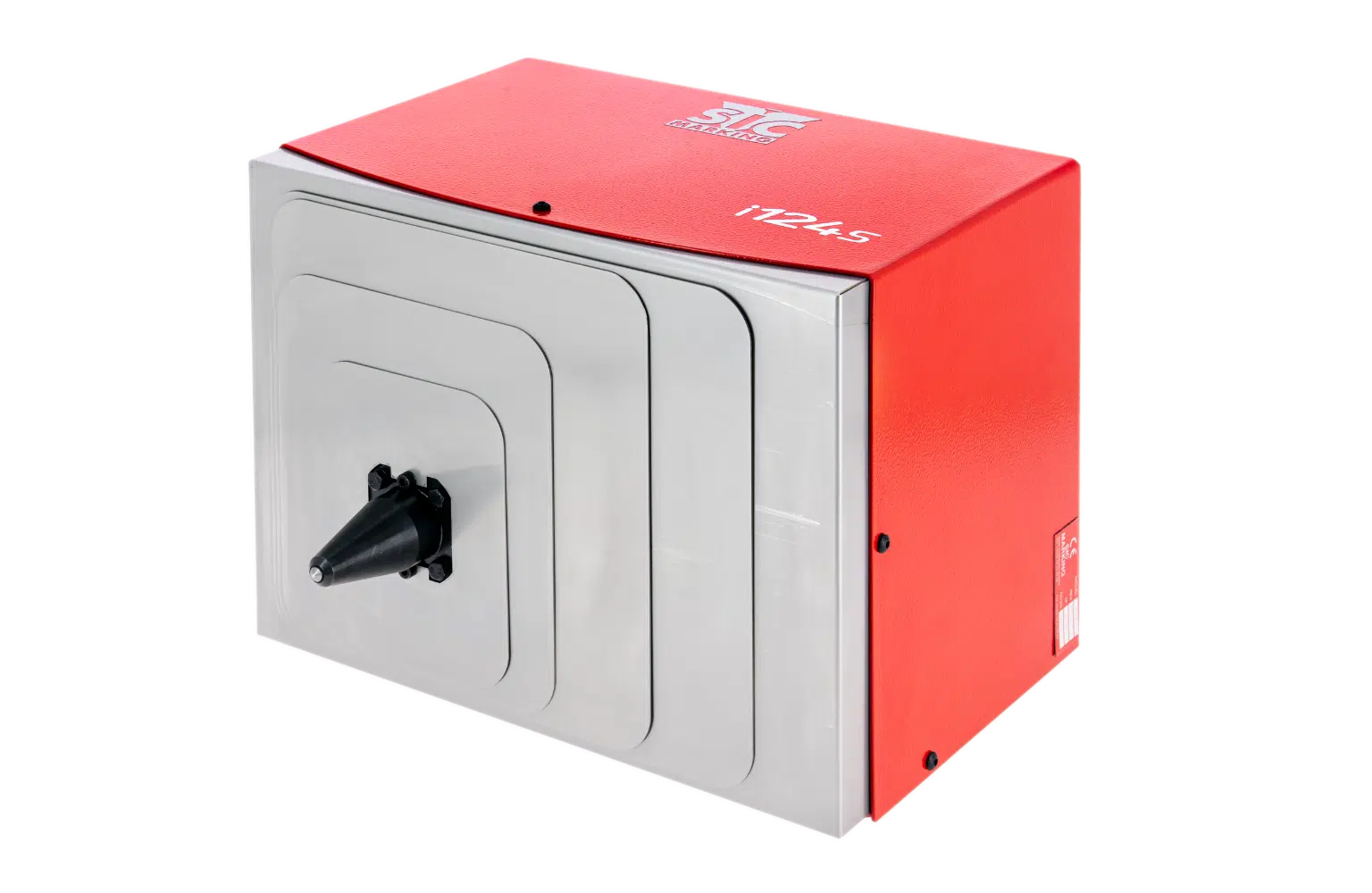

Machine de marquage par rayage à intégrer sur ligne de production
Description

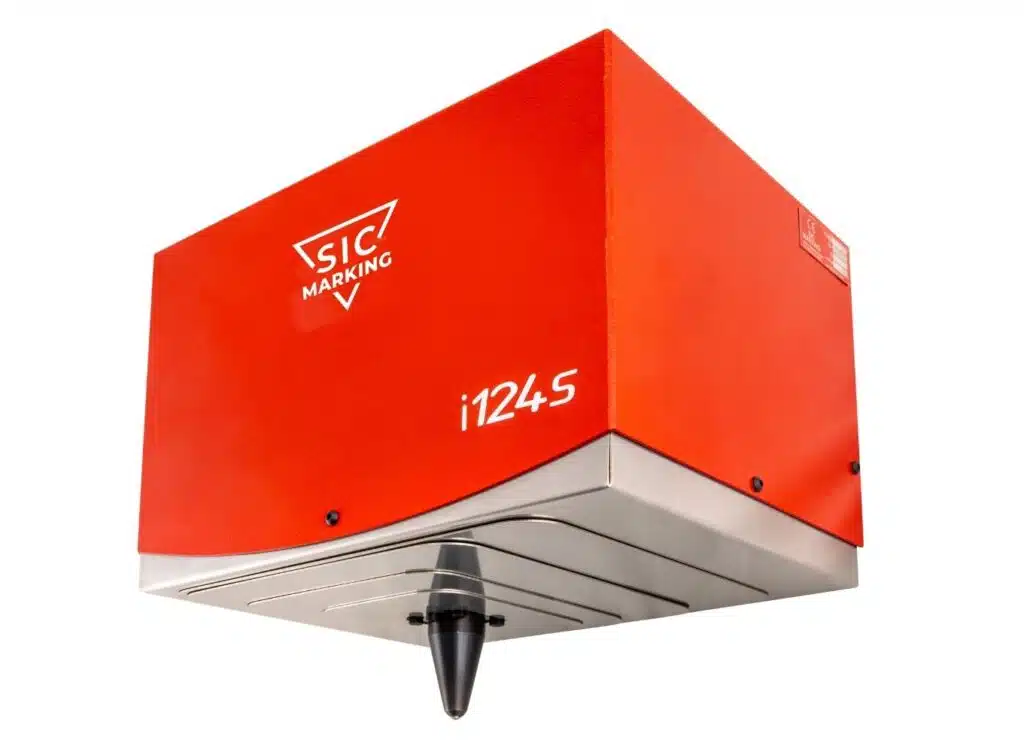

L’I 124S est une machine de marquage par rayage, facilement intégrable sur une ligne de production. Elle se distingue de l’I 63S par sa large fenêtre de marquage (120 mm x 60 mm).

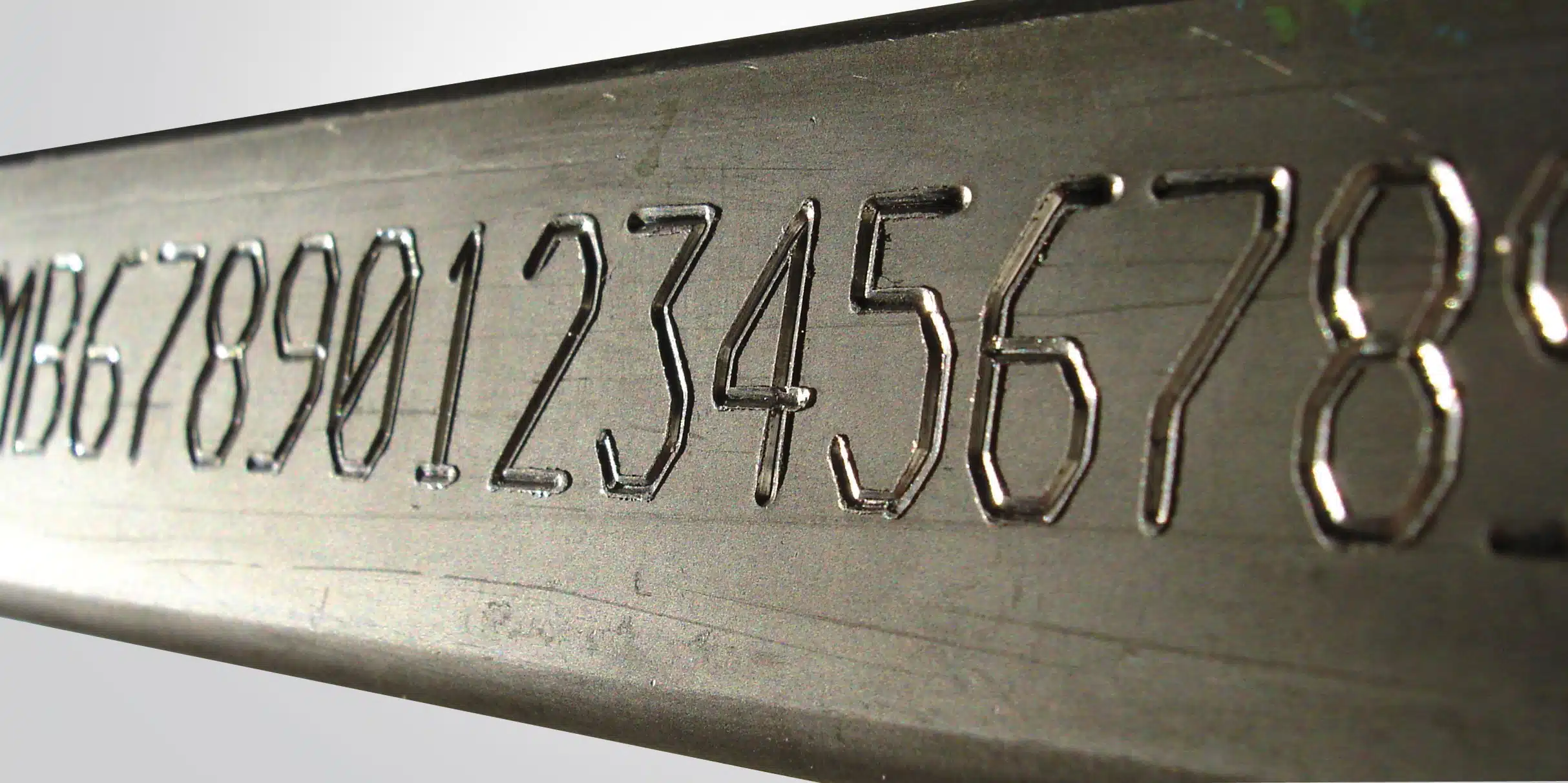

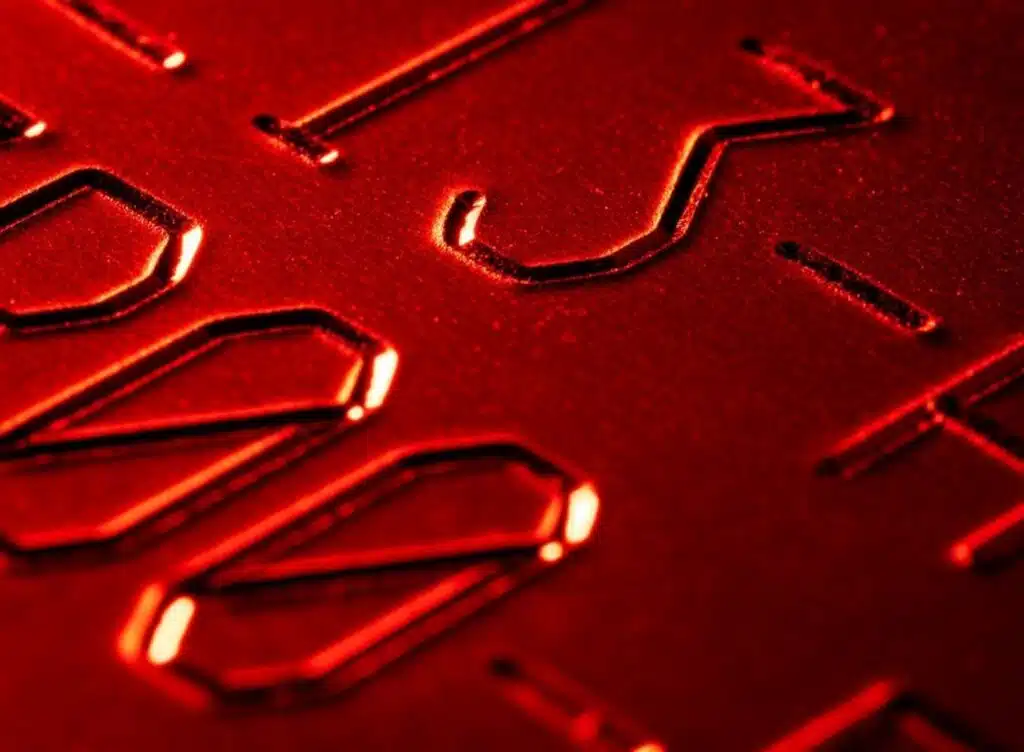

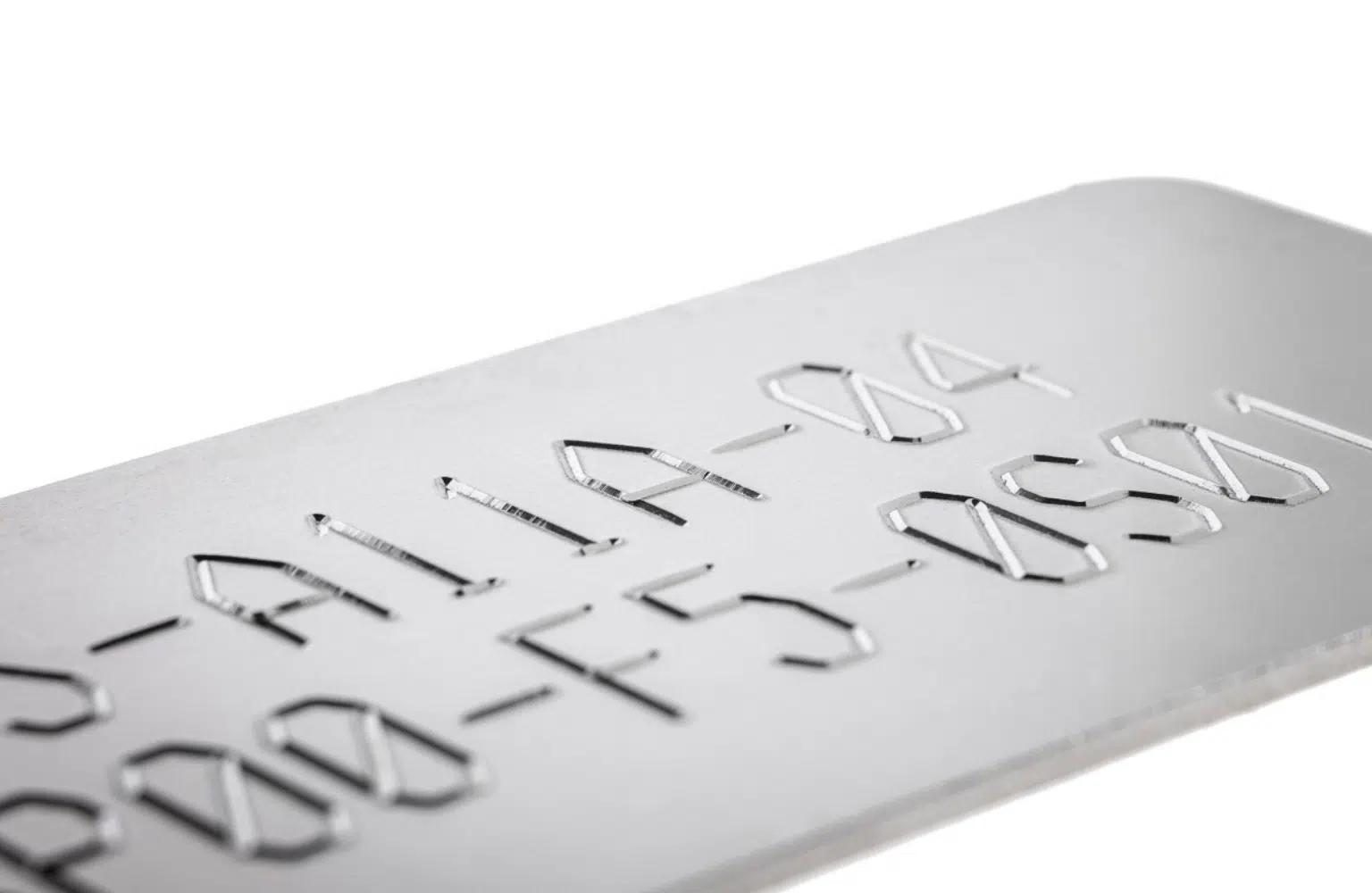

Le rayage est une technologie de marquage plus silencieuse que la Micro percussion. l’E10R I 124S est puissante donc idéale pour le rayage profond sur tous types de matériaux.

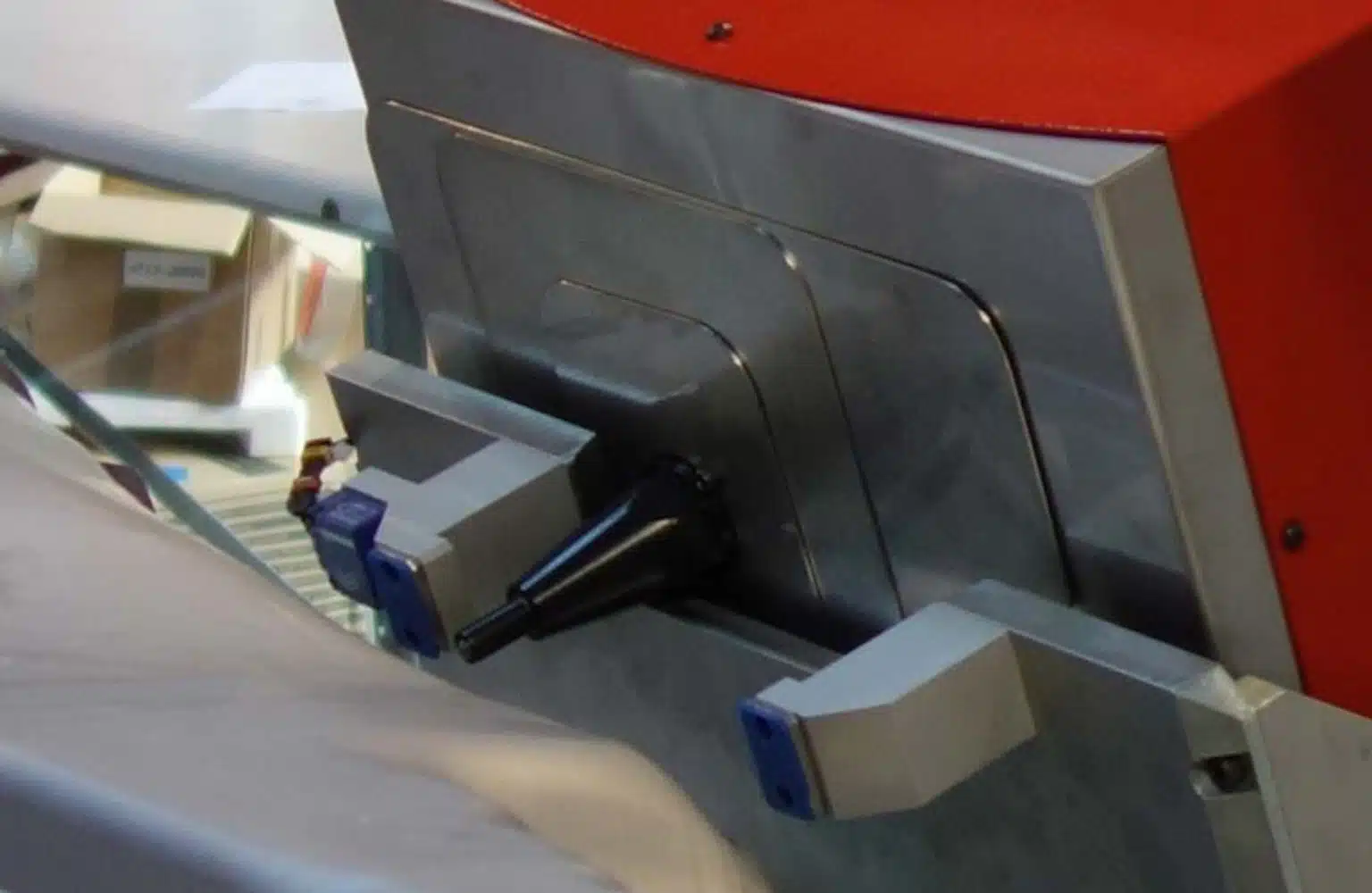

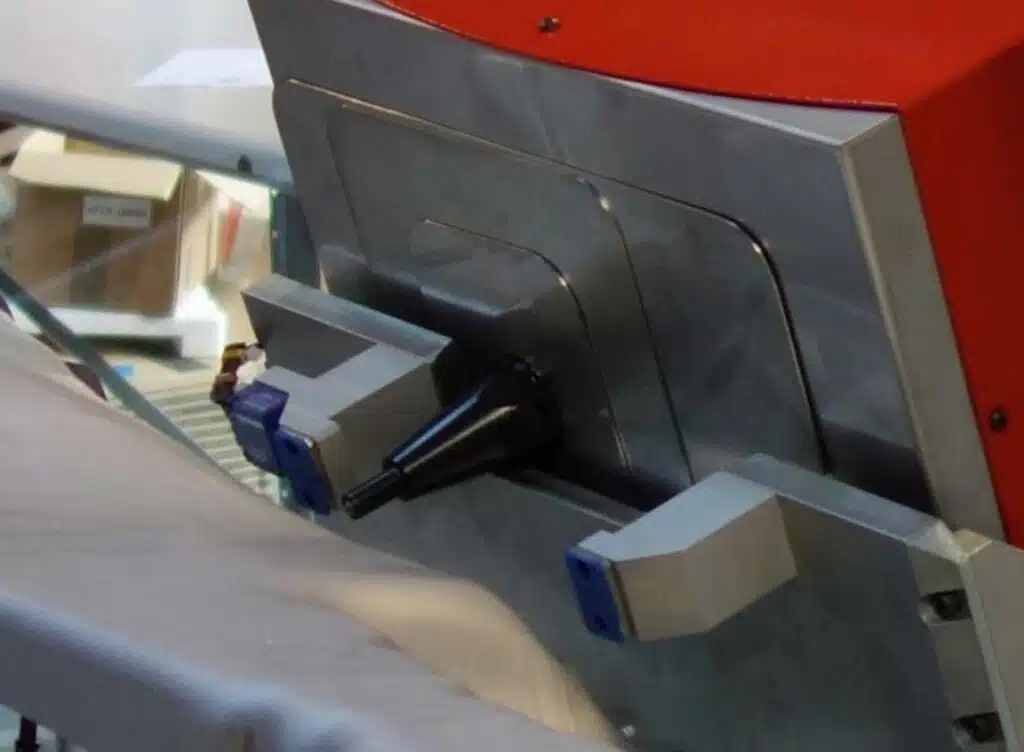

La mécanique robuste de l’I 124s est protégée des projections par un soufflet en inox et une cartérisation complète : la machine peut donc être intégrée dans des environnements difficiles et travailler à de fortes cadences.

Puissant et complet, l’E10 peut être complété de cartes optionnelles complémentaires telles que des cartes de communication Profinet, Profibus, Ethernet IP ou des cartes de pilotage d’axes (translation ou rotation)

Sa variante E 10 R est idéale pour la gamme intégrable grâce à son encombrement réduit et sa fixation verticale qui permettent de le monter dans une armoire électrique standard.



Son utilisation est des plus simples grâce à sa grande facilité d’intégration et de programmation ; son coût d’utilisation est faible car elle ne nécessite ni maintenance ni consommable.

Caractéristiques mécaniques

Fenêtre de marquage

120 x 60 mm

Poids

18 kg

Dimensions

230 x 300 x 357.5 mm

Stylet

Carbure ou pointe diamant 60 mm

Câble robotique

5 m (10 ou 15m en option)

Pression de travail maximum

6 Bar

Course maximale du stylet

2 mm

Caractéristiques électroniques

Dimensions

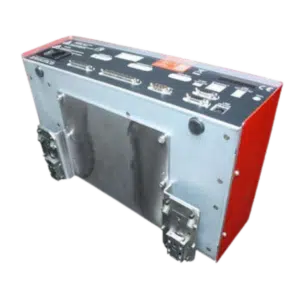

112 x 380 x 222 mm ou 140 x 380 x 222 mm avec Kit rail DIN (option)

Poids

5 kg

Écran LCD

95 x 54 mm

Clavier

Qwerty avec membrane étanche

Puissance

300W

Alimentation

Monophasé, 85 à 260 VAC, 50-60Hz

Nombre d'axes contrôlés

2 (3ème et 4ème axe en option)

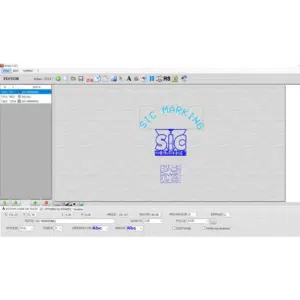

Logiciel de pilotage

Fichiers de marquage

Plus de 2000

Mémoire

7110 Ko

Caractères alphanumériques

Nombre série, horodatage

Logos

Création depuis le logiciel PC

Polices

Arial, Courier, OCR et OCRA

Style

Angulaire, Radial, Inversé et Miroir

Vitesse

Jusqu’à 5 caractères par seconde

Taille de caractère

De 0.1 mm à 99 mm

Force de l'impact

9 niveaux

Profondeur

Jusqu’à 0.5 mm

Résolution des points

0.05 mm

Course maximale du stylet

Jusqu’à 8 mm

Gestion des équipes

10 maximum

Protection par mot de passe

3 niveaux de sécurité

Fonction historique

Protégé par mot de passe

Aide à la maintenance

Composant Auto-Diagnostique

Langues disponibles

17

COMMUNICATION
Ports

RS232, RS422, USBx2, RS485, Profibus et Ethernet en option

Entrées/Sorties

16

Entrée clavier externe

USB

Sortie externe

5V-0.5A et 24V-0.5A

Logos

Logiciel de création et de transfert

Sauvegarde de fichier sur PC

Logiciel PC ou clé USB

Lien base de données

Option

Options

AXE D GRANDE CAPACITÉ POUR GAMME E10

SOCLE COLONNE RENFORCÉE POUR MACHINE DE RAYAGE ET PERCUSSION PROFONDE

CONTROLEUR E10 R
